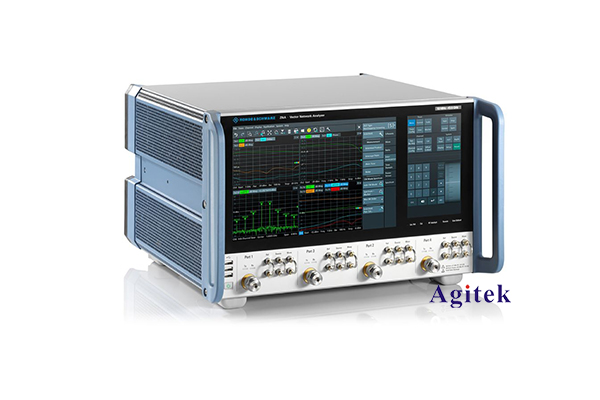

羅德與施瓦茨矢量網絡分析儀如何測試濾波器？

羅德與施瓦茨矢量網絡分析儀測試濾波器的方法如下:

1. 設置分析儀:

   - 選擇適當的測量端口和測試信號電平。

   - 設置頻率范圍,覆蓋濾波器的工作頻段。

   - 配置分析儀的測量參數,如分辨率帶寬、掃描點數等。

2. 連接濾波器:

   - 將濾波器的輸入端連接到分析儀的源端口。

   - 將濾波器的輸出端連接到分析儀的接收端口。

   - 確保連接穩定,避免信號反射。

3. 測量S參數:

   - 啟動分析儀的掃頻測量,獲取濾波器的S參數,包括S11(反射系數)和S21(傳輸系數)。

   - 觀察濾波器的通帶、阻帶、插入損耗、返回損耗等特性。

   - 根據測量結果分析濾波器的性能,是否符合設計要求。

4. 優化濾波器:

   - 如果測量結果不理想,可以調整濾波器的結構參數,如共振腔尺寸、耦合系數等。

   - 重復測量和優化,直到濾波器的性能滿足要求。

5. 記錄測試數據:

   - 保存測量結果,包括S參數曲線、關鍵性能指標等。

   - 建立濾波器的測試報告,記錄測試過程和結果。

通過這種方法,可以全面評估濾波器的性能，為后續的產品開發和應用提供依據。
