羅德與施瓦茨ZNB20矢量網絡分析儀如何進行TDR測試？

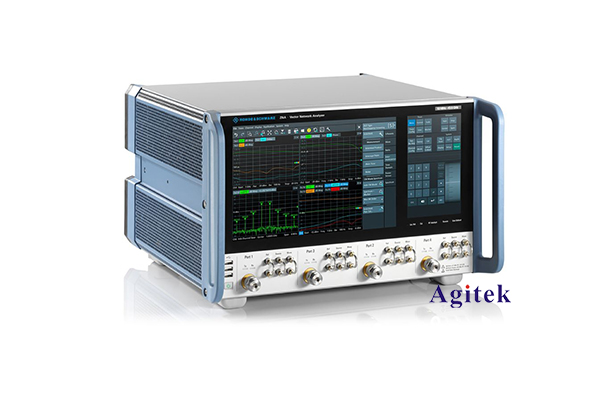

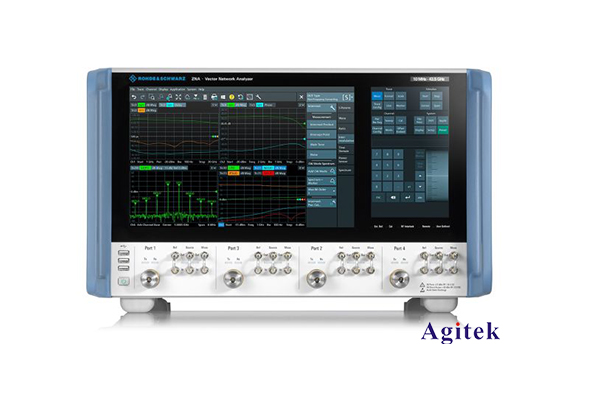

羅德與施瓦茨（Rohde & Schwarz）ZNB20矢量網絡分析儀是一款高性能的儀器，在電子領域廣泛應用于網絡分析、信號分析等方面。其中，時域反射（TDR）測試是一種常見的測試方法，用于測量傳輸線的特性和損耗。本文將介紹如何在羅德與施瓦茨ZNB20矢量網絡分析儀上進行TDR測試，并提供詳細的操作步驟，幫助用戶更好地理解和應用這一技術。

一、打開網絡分析儀

首先，將羅德與施瓦茨ZNB20矢量網絡分析儀連接電源并打開儀器。等待儀器完成自檢后，進入測量界面。

二、選擇TDR測試模式

1. 在測量界面上，找到菜單中的“測試模式”或“測量類型”選項。

2. 選擇TDR測試模式，通?？梢栽凇案呒?jí)設置”或“高級功能”中找到該選項。

三、設置TDR參數

1. 在TDR測試模式下，需要設置一些參數，如脈沖寬度、采樣率、測試范圍等。

2. 根據具體的測試需求和被測對象，調整這些參數以獲得最佳的測試效果。

四、連接被測對象

1. 將待測傳輸線或器件連接到網絡分析儀的測試端口。

2. 確保連接正確并穩定，避免外界干擾影響測試結果。

五、進行TDR測試

1. 確認參數設置無誤后，啟動TDR測試。

2. 儀器將發送脈沖信號，并記錄反射波形，用于分析傳輸線的特性和損耗情況。

六、分析和解釋結果

1. 測試完成后，可以在儀器上查看TDR測試結果。

2. 分析反射波形，并根據波形特征解釋傳輸線的特性，如阻抗不匹配、損耗情況等。

七、保存和導出數據

1. 在分析結果后，可以選擇保存測試數據或?qū)С霾ㄐ螆D。

2. 通過儀器上的“保存”或“導出”功能，將測試結果保存到內部存儲器或外部設備中，以備后續分析和報告生成。

通過以上步驟，用戶可以在羅德與施瓦茨ZNB20矢量網絡分析儀上進行TDR測試，快速準確地了解傳輸線的特性。TDR測試是一種重要的測量方法，可幫助工程師和研究人員分析和優化傳輸線的設計和性能。掌握TDR測試技術，對于電子領域的工程師和研究人員來說具有重要意義。

最后，希望以上內容能夠?qū)κ褂昧_德與施瓦茨ZNB20矢量網絡分析儀進行TDR測試的用戶提供幫助，并帶來更好的測試體驗和結果。如有任何疑問或需要進一步了解，歡迎咨詢羅德與施瓦茨官方網站或技術支持團隊。
