羅德與施瓦茨FSVA3044頻譜分析儀使用指南

一、概述

羅德與施瓦茨FSVA3044是一款高性能頻譜分析儀,廣泛應用于電子工程、通信、航空航天等領域。它具有優異的測量性能、強大的分析功能和人性化的操作界面,為用戶提供了一個高效、可靠的測試解決方案。本文將詳細介紹FSVA3044頻譜分析儀的使用指南,幫助用戶充分發揮該儀器的性能。

二、技術參數

FSVA3044頻譜分析儀的主要技術參數如下:

1. 頻率范圍:10 Hz - 44 GHz

2. 分辨率帶寬:1 Hz - 10 MHz

3. 噪聲底平:典型值-163 dBm(1 Hz)

4. 掃描速度:最快 8 μs/點

5. 動態范圍:典型值 >100 dB

6. 幅度精度:±0.3 dB

三、儀器結構及面板介紹

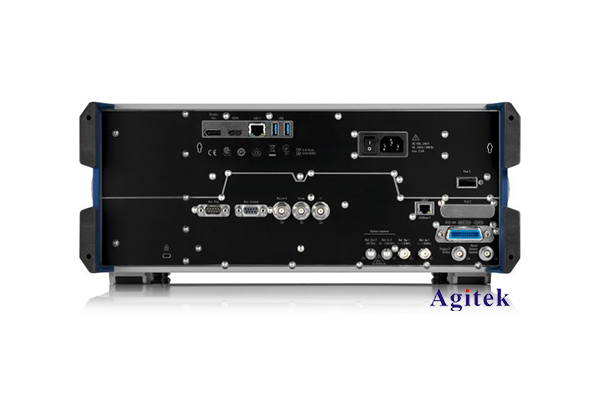

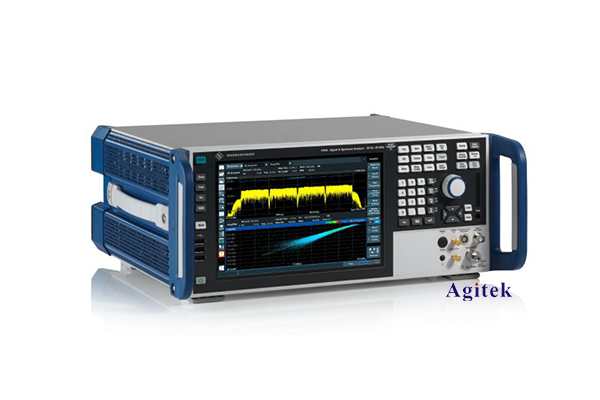

FSVA3044頻譜分析儀的主要結構包括:顯示屏、功能鍵、旋鈕、輸入/輸出接口等。下面對各部分功能進行簡要介紹:

1. 顯示屏:用于顯示測量結果、設置參數等信息。

2. 功能鍵:用于選擇測量模式、設置參數等操作。

3. 旋鈕:用于調節各項參數值。

4. 輸入/輸出接口:包括RF輸入、外部觸發、10 MHz參考輸入/輸出等。

四、儀器的基本操作

1. 開機與自檢

將電源線連接好,按下電源開關,儀器進入自檢狀態。自檢完成后,進入測量界面。

2. 設置頻率范圍

按下"FREQ"鍵,在彈出菜單中設置中心頻率、頻寬等參數。

3. 設置分辨率帶寬

按下"BW"鍵,在彈出菜單中設置分辨率帶寬。分辨率帶寬越小,頻譜線越細,但掃描時間越長。

4. 設置掃描時間

按下"SWEEP"鍵,在彈出菜單中設置掃描時間。掃描時間越短,掃描速度越快,但測量精度會降低。

5. 設置幅度參數

按下"AMPT"鍵,在彈出菜單中設置參考電平、單位等幅度相關參數。

6. 保存/調用測量結果

按下"SAVE/RECALL"鍵,可以保存當前測量結果,并在需要時調用。

五、常見測量功能

1. 頻譜測量

在頻譜測量模式下,可以觀察信號的頻譜特性,如幅度、頻率、噪聲等。

2. 功率測量

在功率測量模式下,可以測量信號的平均功率、峰值功率等參數。

3. 噪聲測量

在噪聲測量模式下,可以測量信號的噪聲功率譜密度。

4. 調制分析

在調制分析模式下,可以分析信號的調制特性,如調制度、調制頻率等。

六、遠程控制

FSVA3044頻譜分析儀支持SCPI命令集,用戶可以通過GPIB、LAN等接口對儀器進行遠程控制和編程。這樣可以實現自動化測試、數據采集等功能,提高測量效率。

七、維護與保養

1. 定期校準:建議每年校準一次,以確保測量的準確性。

2. 清潔儀器:使用干燥的無塵布擦拭儀器表面,避免液體進入儀器內部。

3. 環境要求:工作環境溫度0~50℃,相對濕度≤90%。

總之,FSVA3044頻譜分析儀是一款性能優異、操作簡便的測量儀器,適用于各種電子測試應用。通過掌握其使用方法和維護技巧,用戶可以充分發揮該儀器的測量能力,提高工作效率。
