普源示波器DS1102E使用方法

作為電子工程領域中不可或缺的測量工具之一，示波器在電路設計、故障診斷和產品調試等環節扮演著至關重要的角色。其中，普源DS1102E數字示波器以其優秀的性能、人性化的操作界面和豐富的功能備受電子工程師的青睞。本文將深入探討DS1102E示波器的使用方法,為廣大讀者提供全面而詳細的使用指南。

一、普源DS1102E示波器概述

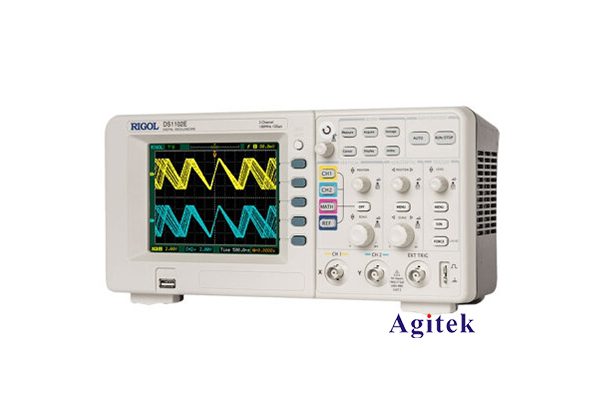

DS1102E是普源電子推出的一款雙通道數字示波器,具有100MHz的帶寬和1GSa/s的采樣率,能夠滿足大多數電子電路的測量需求。其采用7英寸彩色LCD顯示屏,分辨率高達800x480像素,使用戶能夠清晰地觀察待測信號的波形。此外,DS1102E還配備了多種觸發模式、數學運算、存儲回放等豐富的功能,大大提升了使用體驗。

二、普源DS1102E示波器的基本操作

1. 連接待測電路

將DS1102E的輸入通道與待測電路的信號源相連,可使用隨機附帶的探頭。注意觀察輸入通道的阻抗匹配,以免對被測電路產生負載影響。

2. 調整垂直和水平設置

根據待測信號的幅度和頻率特性,適當調整垂直檔位和時基設置,使波形在屏幕上清晰可見。通過調節觸發電平和觸發斜率,可獲得穩定的顯示波形。

3. 使用光標測量

DS1102E提供光標測量功能,可以測量波形的幅度、時間、頻率等參數。通過光標的靈活移動,用戶可以快速獲取所需的測量數據。

4. 保存和回放波形

DS1102E支持將采集的波形數據保存至內部存儲器或外部存儲設備,并可以在需要時調取回放。這對于分析和比較不同時間采集的波形數據非常有幫助。

5. 使用數學運算

DS1102E內置了豐富的數學運算功能,包括加、減、乘、除、FFT等。用戶可以根據實際需求,對采集的波形進行相應的數學運算,以獲取更多有價值的信息。

三、普源DS1102E示波器的高級應用

1. 觸發模式的選擇

DS1102E提供多種觸發模式,如邊沿觸發、脈寬觸發、視頻觸發等,用戶可以根據待測信號的特點選擇合適的觸發方式,獲得穩定的波形顯示。

2. 串行總線分析

DS1102E支持多種常見的串行總線協議分析,如I2C、SPI、UART等。用戶可以方便地對這些總線信號進行解碼和分析,有助于電路設計和調試。

3. 頻譜分析

DS1102E內置快速傅里葉變換(FFT)功能,可以對采集的波形進行頻譜分析,顯示信號的頻譜分布。這對于信號質量分析和EMI/EMC問題診斷非常有幫助。

4. 自動測量

DS1102E提供多達32種自動測量參數,如電壓、時間、頻率等。用戶可以一鍵獲取所需的測量數據,大大提高了工作效率。

5. 遠程控制

DS1102E支持通過USB、LAN等接口遠程控制和數據傳輸,用戶可以將示波器集成到自動化測試系統中,實現遠程監測和數據采集。

綜上所述,普源DS1102E數字示波器憑借其出色的性能和豐富的功能,為電子工程師提供了一款優質的測量工具。通過掌握示波器的基本操作和高級應用,用戶能夠充分發揮其測量分析能力,提高工作效率,為電子產品的研發和維護工作貢獻力量。
