如何使用普源MSO5074示波器來測量時延？

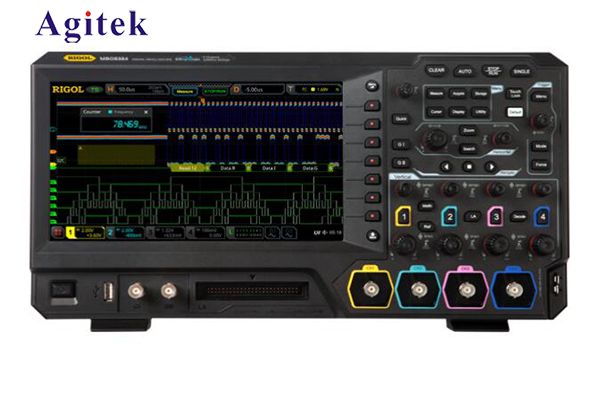

普源MSO5074示波器是一款功能強大的數字存儲示波器，具備高性能、高帶寬和高采樣率等特點。它可以廣泛應用于電子設備的調試和故障排除等工作中。在實際應用中，測量時延是常見的需求之一。下面將介紹如何使用普源MSO5074示波器來測量時延。

首先，為了測量時延，我們需要準備兩個信號源。一個信號源作為參考信號源，另一個信號源作為待測信號源。這兩個信號源可以是任何信號源，比如函數發生器、信號發生器、信號發生器或其他設備。

第一步是連接參考信號源和待測信號源到示波器的輸入通道。參考信號源連接到通道1（Channel 1），待測信號源連接到通道2（Channel 2）。

第二步是設置示波器的觸發模式。觸發模式可以設置為邊沿觸發或脈寬觸發，具體選擇哪種觸發模式取決于待測信號的特點。在本文中，我們將以邊沿觸發為例進行說明。

進入示波器的菜單，選擇“Trigger”選項。在觸發設置中，選擇“Edge”（邊沿）觸發模式，并選擇參考信號源所在的通道（Channel 1）。設置觸發電平和觸發邊沿，以確保觸發信號的準確性。

第三步是調整示波器的時間基準。時間基準設置可以通過示波器的菜單進行調整。在時間基準設置中可以選擇時間尺度（time scale）和時間偏移（time offset）來確保觀測窗口能夠完整地顯示待測信號。

第四步是測量時延。在示波器的菜單中，選擇“Measure”（測量）選項。在測量設置中，選擇“Time”（時間）測量類型，并選擇通道1和通道2作為測量源。示波器將會自動計算通道1和通道2之間的時間差，即為時延。

此外，普源MSO5074示波器還具備其他測量功能，如頻率、幅值、峰峰值等等。這些功能可以通過示波器的菜單進行設置和調整。

總結起來，使用普源MSO5074示波器測量時延的步驟如下：

連接參考號源和待測信號源到示波器的輸入通道。

設置示波器的觸發模式為邊沿觸發。

調整示波器的時間基準，確保觀測窗口能夠完整地顯示待測信號。

在示波器的菜單中選擇測量功能，并選擇時間測量類型。

選擇通道1和通道2作為測量源，示波器將自動計算通道1和通道2之間的時間差，即為時延。

通過以上步驟，我們就可以使用普源MSO5074示波器準確地測量時延。這款示波器具備高精度和高性能的特點，能夠滿足各種測量需求，并幫助用戶快速準確地進行時延測量。
