R&S?MXO58-100示波器如何檢測噪聲大小？

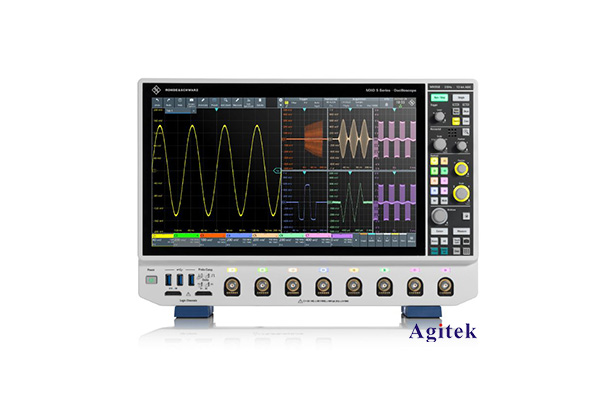

R&S?MXO58-100示波器是一種高性能數字示波器，可以用于測量和分析電子設備中的信號波形。在實際應用中，噪聲是一個重要的參數，它可以影響電路的性能和穩定性。因此，準確測量噪聲大小對于電路設計和故障診斷非常重要。本文將介紹如何使用R&S?MXO58-100示波器來檢測噪聲大小。

設置示波器

首先，將R&S?MXO58-100示波器連接到待測電路上，并打開示波器。

設置水平和垂直縮放

根據待測信號的幅值范圍，適當調整示波器的垂直縮放，使信號在屏幕上顯示為合適的大小。同時，根據待測信號的頻率范圍，適當調整示波器的水平縮放，以便能夠清晰地觀察到信號波形。

打開FFT功能

FFT（Fast Fourier Transform）是一種將時域信號轉換為頻域信號的方法，可以用于分析信號的頻譜特征。通過觀察信號的頻譜，我們可以確定噪聲的大小。

在R&S?MXO58-100示波器中，打開FFT功能的方法如下：

a. 按下示波器面板上的“Meas”按鈕。

b. 在“Meas”菜單中，選擇“FFT”功能。

c. 在彈出的FFT設置對話框中，設置適當的FFT窗口類型和長度。通常，使用矩形窗口和較長的窗口長度可以獲得更準確的頻譜分析結果。

d. 點擊“OK”按鈕，打開FFT功能。

獲取信號波形

通過示波器的垂直和水平縮放功能，調整示波器的顯示參數，使得待測信號的波形能夠清晰地顯示在示波器的屏幕上。

開始頻譜分析

a. 在示波器屏幕上，觀察待測信號的波形，并確定噪聲所在的頻率范圍。

b. 將示波器的觸發類型設置為“Normal”，并調整觸發電平，以確保示波器觸發到待測信號的峰值。

c. 在示波器屏幕上，選擇FFT功能，并觀察頻譜分析結果。

分析頻譜結果

通過觀察頻譜分析結果，可以確定噪聲的大小。在頻譜圖中，噪聲通常表現為在待測信號頻率范圍之外的雜散峰值。可以通過測量這些雜散峰值的幅值大小來確定噪聲的大小。

測量噪聲幅值

在R&S?MXO58-100示波器中，測量噪聲幅值的方法如下：

a. 在頻譜圖上，使用示波器的游標功能，選擇待測頻率范圍之外的噪聲峰值。

b. 在示波器屏幕上，觸發游標功能，并將游標放置在選定的噪聲峰值上。

c. 通過示波器的測量功能，讀取噪聲峰值的幅值大小。

通過以上步驟，可以使用R&S?MXO58-100示波器準確地測量噪聲的大小。這對于電路設計和故障診斷非常重要，可以幫助工程師分析和改進電路性能，提高電路的穩定性。
