MXO44示波器如何測脈沖信號？

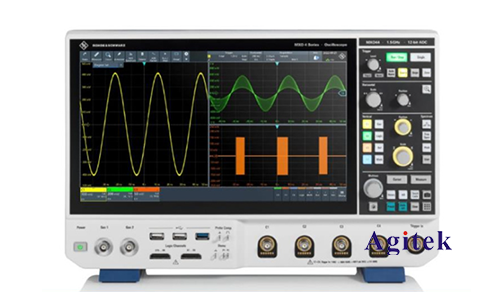

MXO44示波器是一種高性能數字示波器，常用于測量和分析電子設備的信號。它具有高帶寬、高采樣率和高分辨率的特點，適用于測量各種類型的信號，包括脈沖信號。

要測量脈沖信號，首先需要連接MXO44示波器到待測信號源。可以使用BNC接頭將信號源的輸出連接到示波器的輸入通道。確保連接穩定，并避免干擾和信號失真。

接下來，打開示波器，并設置合適的測量參數。以下是一些常見的示波器設置，可用于測量脈沖信號：

垂直設置：調整垂直尺度和偏移，以便信號在示波器屏幕上顯示出來。根據信號的幅度，選擇合適的垂直尺度，使信號充分顯示但不超出屏幕范圍。

水平設置：設置水平尺度和偏移，以便信號在時間軸上顯示出來。根據脈沖信號的周期和持續時間，選擇適當?shù)乃匠叨龋拐麄€脈沖信號完整地顯示在屏幕上。

觸發設置：設置觸發模式和觸發電平，以便示波器可以正確地捕捉到脈沖信號。對于單個脈沖信號，可以選擇邊沿觸發模式，并根據信號的上升沿或下降沿設置觸發電平。

水平縮放：如果脈沖信號的上升沿或下降沿非常陡峭，示波器的采樣率可能需要增加。通過增加水平縮放系數，示波器可以以更高的采樣率來捕捉信號的細節。

游標測量：MXO44示波器通常提供多種測量功能，如峰峰值、平均值、最小值、最大值等。可以使用游標功能，在示波器屏幕上選擇感興趣的脈沖信號部分，并測量相關參數。

存儲和分析：一旦脈沖信號被捕捉到并顯示在示波器屏幕上，可以將數據保存到示波器的內存或外部存儲介質中，以便后續分析和處理。示波器通常提供數據導出功能，可以導出數據到計算機上進行進一步處理。

在進行脈沖信號測量時，還需要注意以下幾點：

選擇合適的示波器帶寬：示波器的帶寬應大于脈沖信號的最高頻率成分，以確保信號能夠被準確捕捉和顯示。

避免信號失真：確保信號源的輸出和示波器的輸入之間的連接良好，避免干擾和信號失真。使用合適的電纜和連接器，并確保它們符合示波器和信號源的要求。

調整示波器設置：根據具體的脈沖信號特性，調整示波器的設置，以確保信號在示波器屏幕上得到正確的顯示和測量。

總結起來，使用MXO44示波器測量脈沖信號需要設置合適的垂直和水平參數、觸發設置，使用游標測量功能進行相關參數的測量，并注意選擇合適的示波器帶寬和避免信號失真。這些步驟可以幫助您準確地測量和分析脈沖信號。
