羅德與施瓦茨示波器如何放大波形？

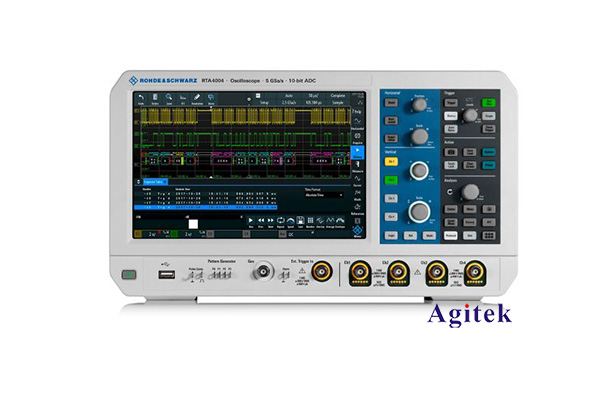

羅德與施瓦茨示波器是常用的電子測量儀器，用于顯示電壓信號的波形。在測量過程中，有時需要放大波形以便更清晰地觀察信號的細節。下面將介紹羅德與施瓦茨示波器如何實現波形放大的原理和方法。

首先，我們需要了解示波器的基本原理。示波器是通過控制電子束來在屏幕上繪制電壓信號的波形。當電壓信號經過垂直放大器放大后，控制電子束的電壓也相應增大，從而使波形在屏幕上顯示更大。

在羅德與施瓦茨示波器中，波形放大通常通過垂直放大器來實現。垂直放大器是示波器的核心部件，它負責放大輸入信號，并將其送入電子束控制系統。

羅德與施瓦茨示波器的垂直放大器通常采用放大器芯片和電壓控制電阻組成。放大器芯片是核心部件，它能夠將輸入信號放大到所需的倍數。而電壓控制電阻則用于調節放大倍數，在示波器的面板上可以通過旋鈕或按鈕來控制。

當需要放大波形時，我們可以通過調節示波器的垂直放大倍數來實現。在羅德與施瓦茨示波器上，通常有多個放大倍數可供選擇，例如2X、5X、10X等。選擇更大的放大倍數將使波形在屏幕上顯示更大。

除了調節放大倍數，還可以通過調節示波器的垂直偏移來放大波形。垂直偏移是指將波形整體上下移動的過程，通過將波形上移，可以將波形的底部放大；而將波形下移，則可以將波形的頂部放大。

此外，羅德與施瓦茨示波器還提供了垂直細調功能，用于微調波形的放大效果。垂直細調通常通過示波器的面板上的旋鈕或按鈕來實現，它可以微調放大倍數的精確度，使波形的放大效果更加精確。

最后，值得注意的是，在放大波形的過程中，我們需要注意示波器的輸入信號范圍。如果輸入信號超出示波器的工作范圍，將會導致波形失真或損壞示波器。因此，在進行波形放大之前，要確保輸入信號在示波器的可接受范圍內。

綜上所述，羅德與施瓦茨示波器可以通過調節垂直放大倍數、垂直偏移和垂直細調來實現波形的放大。這些功能使得我們能夠更清晰地觀察電壓信號的波形，從而進行準確的電子測量。
