R&S?RTO6 示波器的功能及使用方法說明

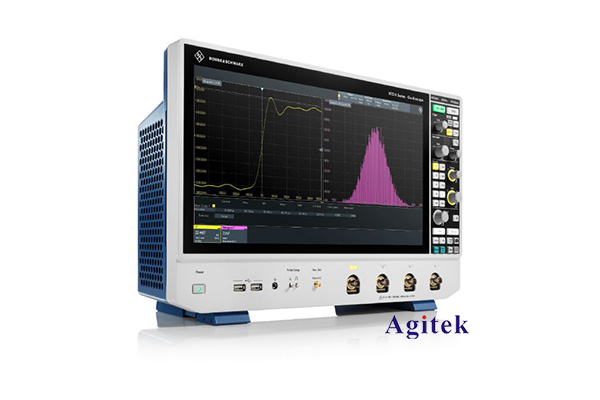

R&S?RTO6 示波器是一款高性能的數字示波器，具有多種功能和使用方法。本文將介紹 R&S?RTO6 示波器的主要功能，并詳細說明如何使用這些功能來進行信號分析和故障排查。

一、R&S?RTO6 示波器的功能

高帶寬和高采樣率：R&S?RTO6 示波器具有高達6 GHz的帶寬和高達20 GSa/s的采樣率，可以捕獲高頻信號以及快速變化的信號。

大容量存儲：R&S?RTO6 示波器配備了大容量的存儲器，可以保存大量的波形數據，以便后續分析和比較。

高分辨率顯示：R&S?RTO6 示波器的顯示屏具有高分辨率，可以清晰地顯示細微的信號細節。

高靈敏度和低噪聲：R&S?RTO6 示波器的前端電路具有高靈敏度和低噪聲，可以準確地捕獲小幅度的信號。

多通道測量：R&S?RTO6 示波器可以同時測量多個信號通道，方便對多個信號進行比較和分析。

高級觸發功能：R&S?RTO6 示波器具有多種觸發模式，包括邊沿觸發、脈沖觸發、窗口觸發等，可以根據不同的應用需求設置觸發條件。

高級分析功能：R&S?RTO6 示波器配備了多種分析工具，如頻譜分析、功率譜分析、眼圖分析等，可以對信號進行深入的頻域和時域分析。

自動測量和報告生成：R&S?RTO6 示波器可以自動進行測量并生成報告，提高工作效率和準確性。

二、R&S?RTO6 示波器的使用方法

連接示波器：將待測信號通過探頭連接到 R&S?RTO6 示波器的輸入端口。確保連接正確并保持良好的信號質量。

設置觸發條件：根據需要設置觸發條件，如觸發源、觸發模式、觸發電平等。觸發條件的設置決定了示波器何時開始捕獲信號。

設置水平和垂直縮放：根據信號的幅度和時間尺度設置水平和垂直縮放。調整水平縮放可以改變水平方向上的時間分辨率，而調整垂直縮放可以改變信號的幅度范圍。

捕獲波形：點擊示波器的“運行”按鈕，開始捕獲信號波形。捕獲的波形將在顯示屏上實時顯示。

信號分析：使用示波器的分析工具對捕獲的波形進行進一步的分析。例如，可以使用頻譜分析工具查看信號的頻譜特性，使用功率譜分析工具評估信號的功率分布等。

自動測量和報告生成：使用示波器的自動測量功能進行信號參數的測量，并生成相應的測量報告。這可以節省時間并提高測量的準確性。

保存和導出數據：將需要保存的波形數據進行保存，并可以選擇將數據導出為其他格式，如CSV、MATLAB等，以便進行進一步的數據處理和分析。

故障排查：如果待測信號存在異常或故障，可以使用示波器的高級觸發功能和分析工具來幫助排查問題。通過對信號進行細致的觀察和分析，可以找到信號異常的原因并采取相應的措施進行修復。

R&S?RTO6 示波器是一款功能強大的數字示波器，可以用于多種應用場景，如電子設備測試、通信信號分析、故障排查等。通過合理設置觸發條件、進行信號分析和使用自動測量功能，可以高效地進行信號分析和故障排查。希望本文對大家了解 R&S?RTO6 示波器的功能和使用方法有所幫助。
