泰克MSO2024B混合信號示波器使用說明

泰克MSO2024B混合信號示波器是一款功能強大的測試儀器，它能夠同時顯示模擬和數字信號，為電子工程師和電子愛好者提供了便捷的測量和分析工具。本文將詳細介紹該示波器的使用方法和功能特點，幫助用戶更好地利用該儀器進行測量和分析。

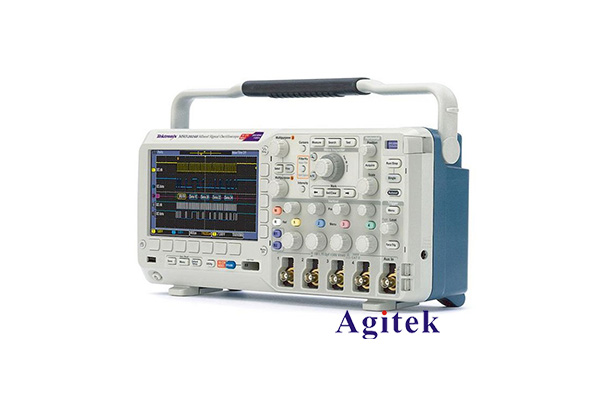

一、外觀與配置

泰克MSO2024B混合信號示波器采用了人性化的設計，機身小巧輕便，便于攜帶和操作。其配置包括：4個模擬通道、16個數字通道、2個外部時鐘通道、1個觸發輸出通道和1個USB接口等。此外，該示波器還配備了高清彩色顯示屏，支持中文顯示，操作界面簡單直觀。

二、測量功能

模擬信號測量

該示波器具有高達200MHz的帶寬，采樣率可達1GS/s，能夠捕捉高頻信號的細節。用戶可以通過旋鈕或觸摸屏對波形進行放大、縮小、平移等操作，以便更清晰地觀察信號的特征。同時，示波器還支持自動測量功能，能夠快速準確地測量信號的頻率、周期、峰峰值、平均值等參數。

數字信號測量

泰克MSO2024B示波器的數字通道可以用于捕捉和分析數字信號。用戶可以通過連接適配器將數字信號輸入到數字通道，然后選擇相應的觸發條件和觸發級別，示波器會自動捕捉到數字信號的波形，并顯示在屏幕上。此外，用戶還可以對數字信號進行解碼，以便更好地分析和調試數字電路。

時序分析功能

該示波器支持時序分析，能夠準確測量信號的上升時間、下降時間、脈寬等參數。用戶只需選擇相應的通道和觸發條件，示波器會自動對信號進行采樣和分析，并給出準確的結果。時序分析功能在數字電路設計和調試中非常實用，能夠幫助用戶發現和解決信號延遲、時序沖突等問題。

三、高級功能

自動觸發功能

泰克MSO2024B示波器具有自動觸發功能，用戶只需設置觸發條件和觸發級別，示波器會自動捕捉到滿足條件的信號，并顯示在屏幕上。這一功能在觀察復雜信號或者需要長時間監測信號時非常有用。

波形存儲和回放

示波器內置了大容量存儲器，能夠存儲大量的波形數據。用戶可以將測量到的波形數據保存到示波器內部存儲器或者通過USB接口導出到電腦上。此外，用戶還可以對存儲的波形進行回放，以便再次觀察和分析。

自定義測量功能

泰克MSO2024B示波器提供了豐富的自定義測量功能，用戶可以根據自己的需要設置測量參數和測量方式。示波器還支持多種數學運算，如加法、減法、乘法、除法等，以便更深入地分析波形。

四、使用技巧

合理選擇觸發條件

在進行信號測量時，合理選擇觸發條件是非常重要的。觸發條件設置不當可能導致示波器無法捕捉到有效的信號。用戶應該根據實際情況選擇合適的觸發條件，如邊沿觸發、脈寬觸發、視頻觸發等。

良好的接地和屏蔽

在進行模擬信號測量時，良好的接地和屏蔽是保證測量準確性的關鍵。用戶應該盡量減少信號線的長度，避免信號線與電源線、高頻干擾源等交叉或靠近，以減少干擾。

定期校準和維護

為了保證示波器的測量準確性和穩定性，用戶應該定期進行校準和維護。校準可以通過示波器自帶的校準功能進行，維護則包括保持示波器的清潔、防止機身受潮等。

泰克MSO2024B混合信號示波器是一款功能強大、易于操作的測試儀器，它在模擬信號測量、數字信號測量和時序分析等方面都具備出色的性能。用戶在使用時應該熟悉其功能和操作方法，并根據實際需要進行合理的設置和調整。希望本文的介紹能夠幫助用戶更好地利用該示波器進行測量和分析工作。
