如何使用泰克示波器進行電源噪聲測試？

電源噪聲對于電子設備的正常運行和準確測量至關重要。在示波器中，電源噪聲可能會引入誤差，干擾到信號的準確性。因此，對示波器的電源噪聲進行測試是十分重要的。本文將介紹如何使用泰克示波器進行電源噪聲測試，以及如何分析和減少電源噪聲對信號測量的影響。

一、測試設備準備

在進行電源噪聲測試之前，首先需要準備以下設備：

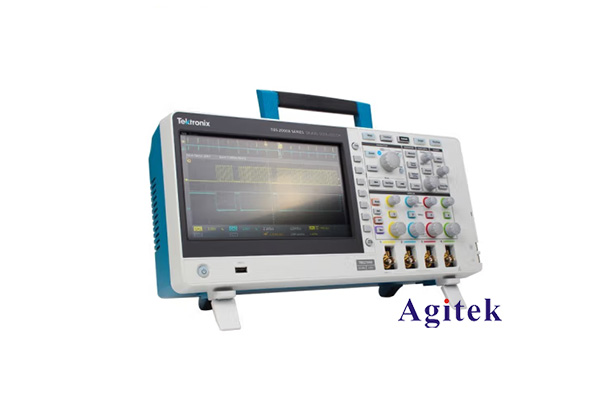

泰克示波器：選擇一款高性能的泰克示波器，如泰克DPO4000系列或泰克MSO5000系列，以保證測試的準確性和可靠性。

信號發生器：用于產生一個穩定的參考信號，供示波器進行測量。

直流電源：供示波器和信號發生器使用，注意要選擇低噪聲的電源。

二、測試步驟

連接示波器和信號發生器：使用合適的信號線將信號發生器輸出與示波器的輸入通道連接。

設置信號發生器：將信號發生器設置為產生一個穩定的參考信號，頻率和幅度可以根據實際需要進行調整。

設置示波器：打開示波器，選擇一個輸入通道進行測試。在觸發設置中，選擇外部觸發模式，并將信號發生器的輸出連接到示波器的外部觸發輸入。

執行測試：通過示波器的垂直縮放和水平縮放控制，調整信號的幅度和位置，使其在示波器屏幕上顯示出合適的波形。然后，記錄下信號的幅度和噪聲水平。

分析測試結果：通過觀察示波器的波形顯示和測量結果，可以對電源噪聲的水平和頻譜進行分析。可以通過示波器的FFT功能對信號的頻譜進行測量和分析，從而更直觀地了解電源噪聲的特征。

三、減少電源噪聲的方法

使用低噪聲電源：選擇低噪聲的電源可以有效降低電源噪聲對示波器的影響。可以選擇帶有濾波器的電源或者使用線性穩壓器來減少噪聲。

地線布線：正確的地線布線可以有效降低電源噪聲。盡量使用短而粗的地線，避免與其他信號線或電源線靠近。

屏蔽：使用屏蔽線纜或屏蔽罩可以有效減少外界的干擾信號，降低電源噪聲。

濾波：在示波器輸入端添加合適的濾波電路可以濾除高頻噪聲。可以使用低通濾波器或者帶通濾波器，根據實際噪聲頻譜進行選擇。

信號調節：調整信號發生器的幅度和頻率，選擇合適的信號范圍，以避免過高或過低的信號對示波器的影響。

通過對示波器的電源噪聲進行測試和分析，我們可以了解電源噪聲的水平和頻譜特征，并采取相應的措施來減少電源噪聲對信號測量的影響。選擇合適的示波器和信號發生器、使用低噪聲的電源、正確布線和屏蔽等方法都可以有效降低電源噪聲，提高測量的準確性和可靠性。在實際應用中，我們應該根據具體情況選擇適當?shù)姆椒ǎ源_保示波器的正常工作和準確測量。
