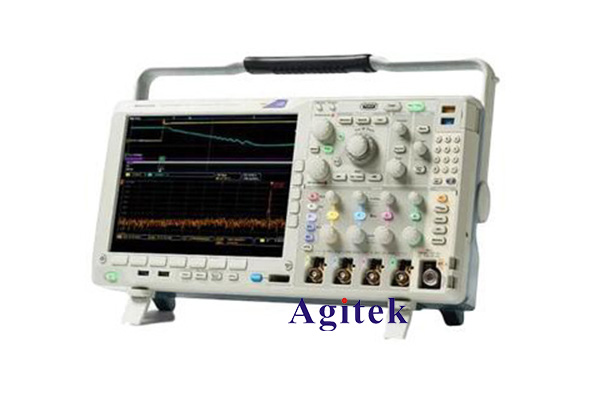

泰克MSO4054混合信號示波器的波形補償方法

泰克MSO4054混合信號示波器是一款功能強大的示波器，可以同時顯示模擬信號和數字信號波形。為了確保測量結果的準確性，波形補償是非常重要的。本文將介紹泰克MSO4054混合信號示波器的波形補償方法。

波形補償是通過校準示波器的各個通道，使其輸出的波形與輸入的波形一致。泰克MSO4054混合信號示波器有四個通道，分別是CH1、CH2、CH3和CH4。個通道都需要進行波形補償，以確保準確測量。

泰克MSO4054混合信號示波器的波形補償方法如下：

準備校準裝置：首先，需要準備一套波形校準裝置。該裝置包括一個信號發生器和一個參考通道接頭。

連接信號發生器：將信號發生器的輸出端口與示波器的參考通道接頭連接。確保連接牢固，信號傳輸正常。

啟動波形補償程序：打開泰克MSO4054混合信號示波器，并進入菜單選項。選擇“波形補償”選項，然后選擇“開始”按鈕啟動波形補償程序。

校準參考通道：校準程序將自動調整參考通道的增益和偏移，以確保其輸出的波形與信號發生器的波形一致。校準程序將顯示實時的校準結果，可以根據需要進行微調。

校準其他通道：完成參考通道的校準后，可以依次校準其他通道。選擇相應的通道，然后按照同樣的步驟進行校準。

檢查校準結果：完成所有通道的校準后，可以進行校準結果的檢查。通過連接信號發生器和示波器的其他通道，觀察輸出的波形是否與輸入的波形一致。如果有差異，可以重新進行校準。

泰克示波器MSO4054的波形補償方法非常簡單，只需要準備一套校準裝置，并按照步驟進行操作即可。通過正確的波形補償，可以確保示波器的測量結果準確可靠。

總結起來，泰克MSO4054混合信號示波器的波形補償方法包括準備校準裝置、連接信號發生器、啟動波形補償程序、校準參考通道、校準其他通道和檢查校準結果等步驟。正確進行波形補償可以提高示波器的測量準確性，確保信號的波形顯示一致。
