如何使用泰克示波器來測量波形畸變率？

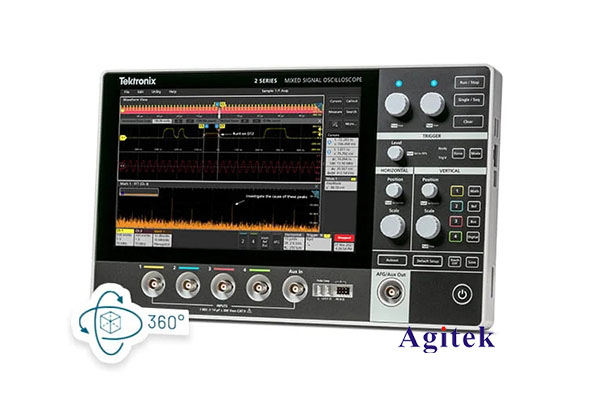

泰克示波器可以測量和分析電子設備中的各種信號波形，其中，測量波形畸變率是一個重要的參數，它反映了信號的失真程度。下面將介紹如何使用泰克示波器來測量波形畸變率。

首先，我們需要了解波形畸變率的定義。波形畸變率是指信號波形的失真程度，通常用百分比表示。較小的畸變率意味著信號的失真較小，而較大的畸變率則表示信號的失真較大。在實際應用中，我們關注的是信號的畸變情況，以便優化信號傳輸和接收的質量。

為了測量波形畸變率，我們可以使用泰克示波器的FFT功能。FFT是快速傅里葉變換的縮寫，它可以將時域信號轉換為頻域信號，并提供信號的頻譜信息。通過分析頻譜信息，我們可以確定信號的畸變程度。

首先，將待測量的信號接入泰克示波器的輸入通道。確保信號源的輸出幅度適當，并且信號源和示波器之間連接良好。然后，在示波器的控制面板上選擇相應的輸入通道，并設置合適的垂直和水平縮放，以便正確顯示信號波形。

接下來，打開示波器的FFT功能。在泰克示波器上，一般可以通過菜單或快捷鍵來打開FFT功能。選擇合適的FFT窗口函數，例如矩形、漢寧等，以確保準確的頻譜分析結果。

然后，設置FFT的參數。示波器提供了多種參數選項，包括FFT點數、采樣率和頻譜顯示范圍等。根據待測信號的特性，選擇適當的參數設置，以便獲得清晰的頻譜圖像。

開始進行波形畸變率的測量。示波器將會對輸入信號進行FFT處理，并顯示出頻譜圖像。觀察頻譜圖像，我們可以看到信號在頻率上的分布情況。如果信號存在失真或畸變，那么頻譜圖像會出現非線性的變化，例如頻率成分的變形或額外的頻率成分等。

根據頻譜圖像分析波形畸變率。我們可以通過觀察頻譜圖像中的畸變情況來判斷波形的失真程度。一般來說，如果頻譜圖像中存在額外的頻率成分，或者原有的頻率成分發生了變形，那么波形的畸變率就較高。反之，如果頻譜圖像較為平滑，沒有明顯的變形或額外的頻率成分，那么波形的畸變率就較低。

最后，根據波形畸變率的測量結果，我們可以對信號進行相應的調整和優化。例如，在信號傳輸或接收過程中，我們可以通過調整放大器、濾波器或補償電路等來減小波形的畸變率，從而提高信號的質量和可靠性。

總結起來，使用泰克示波器來測量波形畸變率是一種簡單而有效的方法。通過使用示波器的FFT功能，我們可以將信號轉換為頻譜，從而分析波形的畸變情況。根據畸變率的測量結果，我們可以對信號進行相應的調整和優化，以提高信號的質量和可靠性。
