泰克示波器如何測量周期抖動？

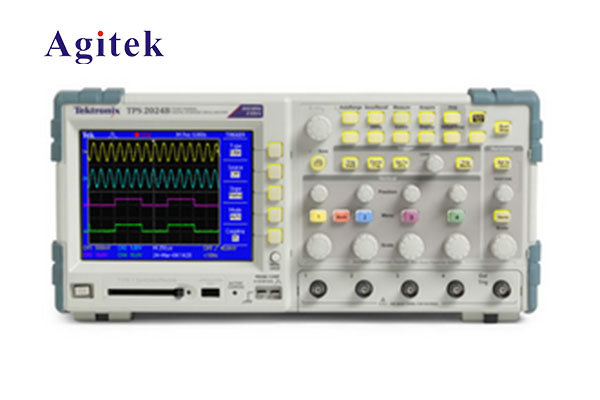

泰克示波器是一種用來測量和顯示電子信號的儀器。它常用于測量周期抖動，周期抖動是指信號的周期性變化超出了其理論周期的范圍。本文將介紹泰克示波器如何測量周期抖動的原理和步驟。

一、泰克示波器的工作原理

泰克示波器是通過采集信號并將其轉換成電壓波形，然后通過電子束在屏幕上顯示出來。在測量周期抖動時，泰克示波器能夠顯示信號的周期性變化，并且以時間為基準進行測量。

二、測量周期抖動的步驟

連接示波器和被測量的信號源：將被測量的信號源連接到泰克示波器的輸入端口。確保連接的穩定性和可靠性，以獲得準確的測量結果。

設置示波器的垂直和水平縮放：根據被測量信號的幅值范圍和頻率范圍，調整示波器的垂直和水平縮放。確保信號在屏幕上完整顯示，并且能夠清晰地觀察到周期性變化。

設置示波器的觸發模式：周期抖動通常是周期性的變化，因此需要設置示波器的觸發模式來捕捉每個周期的起始點。選擇合適的觸發模式（如邊沿觸發、脈沖觸發等），并設置觸發電平和觸發延遲，以確保信號能夠穩定地顯示在示波器的屏幕上。

觀察和測量周期抖動：通過示波器的屏幕觀察信號的周期性變化，并使用示波器的測量功能來測量周期抖動。示波器通常提供了多種測量功能，如周期測量、頻率測量、峰峰值測量等。選擇合適的測量功能，并記錄測量結果。

分析和處理測量結果：根據測量結果，分析信號的周期性變化情況。可以使用示波器提供的統計功能來計算信號的抖動范圍、最大抖動、平均抖動等。根據需要，可以對測量結果進行進一步的處理和分析。

三、注意事項

確保示波器的校準和穩定性：在進行周期抖動測量之前，確保示波器的校準和穩定性。如果示波器的校準不準確或者存在漂移現象，將會對測量結果產生影響。

選擇合適的測量參數：根據被測量信號的特點和要求，選擇合適的測量參數。示波器通常提供了多種測量參數和功能，根據需要進行選擇和設置。

增加測量的采樣點數：為了獲得更準確的測量結果，可以增加示波器的采樣點數。增加采樣點數可以提高測量的分辨率和精度。

考慮信號源的干擾：在進行周期抖動測量時，要考慮信號源可能存在的干擾。可以通過信號濾波、屏蔽和隔離等方法來減小干擾對測量結果的影響。

泰克示波器是一種常用的測量周期抖動的儀器，通過觀察和測量信號的周期性變化來評估抖動的程度。通過合適的設置和測量參數，可以獲得準確的測量結果，并進行進一步的分析和處理。在使用示波器進行周期抖動測量時，需要注意示波器的校準和穩定性，選擇合適的測量參數，增加采樣點數，以及考慮信號源可能存在的干擾。
