普源示波器測量負載瞬間啟動電壓峰峰值

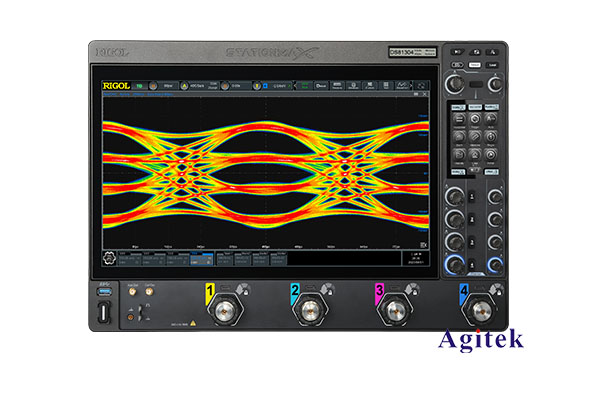

普源示波器是一種用于測量電壓信號波形的儀器，可以幫助工程師更準確地了解電路中信號的特性。在電源電路中，負載瞬間啟動電壓峰峰值是一個重要的參數，它表示電路在啟動瞬間電壓波動的幅度。本文將介紹如何使用普源示波器測量負載瞬間啟動電壓峰峰值，并對測量結果進行分析。

一、實驗準備

在進行測量之前，需要準備以下實驗設備和材料：

普源示波器：選擇一款具有較高的帶寬和采樣率的示波器，以確保測量的準確性。

信號源：可以使用信號發生器或者電源作為信號源，用于產生負載瞬間啟動電壓。

負載：選擇適當的負載，以模擬實際電路中的負載條件。

連接線：用于連接電源、負載和示波器，保證信號傳輸的可靠性。

二、測量步驟

根據實驗準備的設備和材料，可以按照以下步驟進行測量：

連接實驗電路：將信號源的輸出端與負載的輸入端相連，然后將負載的輸出端與示波器的輸入端相連。確保連接線的質量良好，以減小干擾和信號損耗。

設置示波器參數：打開示波器，并設置合適的量程和觸發模式。根據實際情況，可以選擇合適的觸發方式，例如邊沿觸發或脈沖觸發。

調整信號源輸出：根據實際需要，調整信號源的輸出幅度和頻率，以產生負載瞬間啟動壓。

示波器測量：通過示波器的顯示屏觀察負載瞬間啟動電壓波形，根據需要可以調整示波器的水平和垂直放大系數，以更清晰地觀察波形。

記錄測量結果：根據示波器顯示的波形，可以測量出負載瞬間啟動電壓峰峰值。將測量結果記錄下來，以備后續分析和比較。

三、測量結果分析

根據測量得到的負載瞬間啟動電壓峰峰值，可以進行以下分析：

波形特征：通過觀察示波器顯示的波形，可以分析負載瞬間啟動電壓的上升時間、下降時間、峰值和持續時間等特征。這些特征對于電路設計和性能評估都非常重要。

比較分析：可以將不同條件下的負載瞬間啟動電壓進行比較分析，以找出電路中可能存在的問題或改進的空間。例如，可以比較不同負載條件下的電壓峰峰值，找出對電源的啟動穩定性有較大影響的負載。

結果驗證：將測量結果與設計要求進行比較，以驗證電路設計的合理性。如果測量結果與設計要求相符，說明電路設計滿足要求；如果測量結果與設計要求存在較大差距，可能需要進行設計修正或優化。

四、測量注意事項

在進行負載瞬間啟動電壓峰峰值的測量時，需要注意以下事項：

選擇合適的示波器：示波器的帶寬和采樣率要足夠高，以確保能夠準確地測量到負載瞬間啟動電壓的波形特征。

信號源和負載的匹配：選擇合適的信號源和負載，使得信號源能夠產生負載瞬間啟動電壓，負載能夠接受并響應信號源的輸出。

連接線的質量：連接線的質量直接影響信號的傳輸質量，應選擇質量良好的連接線，并避免過長的連接線，以減小信號損耗和干擾。

減小干擾：在測量過程中，應盡量減小來自外界的干擾，例如電源干擾、地線干擾等，以確保測量結果的準確性。

本文介紹了如何使用普源示波器測量負載瞬間啟動電壓峰峰值。通過合理設置示波器參數，連接實驗電路，進行測量并分析測量結果，可以更全面地了解電路中負載瞬間啟動電壓的特性，為電路設計和性能評估提供參考。在實際操作中，還需要注意選擇合適的示波器、信號源和負載，以及優化連接線和減小干擾等措施，以確保測量結果的準確性和可靠性。
