如何使用普源示波器設置電流模式？

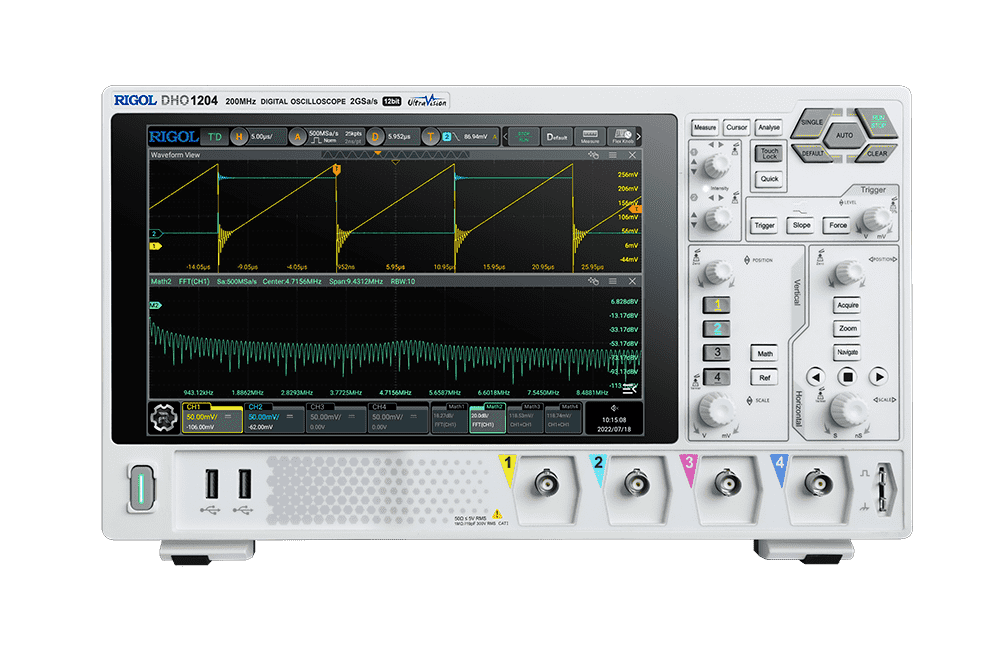

普源示波器是一種常用的電子測試儀器，可以用于測量和分析各種信號。在電流測量方面，普源示波器可以通過特定的設置進入電流模式，從而實現(xiàn)對電路中的電流進行測量。本文將介紹如何使用普源示波器設置電流模式，并進行電流測量。

首先，我們需要準備一臺普源示波器和一個電流探頭。電流探頭是一種專門用于測量電路中電流的傳感器，可以將電流轉換為示波器可以讀取的電壓信號。將電流探頭的一端插入普源示波器的通道輸入端口，另一端連接到待測電路的電流測量點。

接下來，打開普源示波器，并選擇對應的通道，并設置通道的輸入范圍和耦合方式。對于電流測量，我們需要將通道的耦合方式設置為電流模式，以確保示波器可以正確讀取電流信號。

在設置通道的耦合方式時，需要注意選擇正確的耦合模式。根據電流探頭的類型和示波器的輸入方式，可以選擇直流或交流耦合。如果電流探頭輸出的是直流電流信號，需要選擇直流耦合；如果電流探頭輸出的是交流電流信號，需要選擇交流耦合。選擇錯誤的耦合模式可能導致測量結果不準確。

完成通道的設置后，我們可以開始進行電流測量了。在普源示波器的界面上選擇對應的通道，并打開該通道的數據顯示功能。這樣，示波器將會以波形的形式顯示電流信號。

在測量過程中，我們可以通過調整示波器的水平和垂直縮放來獲得清晰的波形顯示。根據電流信號的幅度大小，可以適當增加或減小垂直縮放，以使波形適合示波器屏幕顯示。

另外，普源示波器還提供了一些高級的分析功能，如波形捕獲、觸發(fā)設置和自動測量等，可以幫助工程師更全面地分析和診斷電流信號。

需要注意的是，在進行電流測量時，我們需要確保電流探頭的額定測量范圍能夠滿足待測電路的需求。如果電流超出了電流探頭的額定測量范圍，可能會導致探頭損壞或測量不準確。

總結起來，使用普源示波器進行電流測量需要正確設置通道的耦合方式和輸入范圍。通過選擇正確的耦合模式和調整示波器的垂直和水平縮放，可以獲得清晰的電流波形顯示。希望本文對讀者在實際應用中有所幫助。
