泰克示波器如何調取參考線？

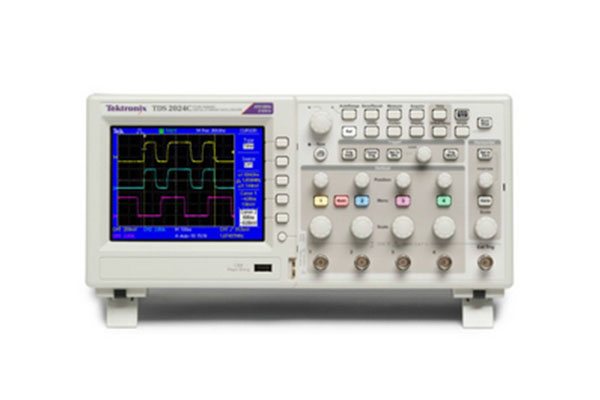

泰克示波器（Tektronix Oscilloscope）是一種廣泛應用于電子測試和測量領域的儀器。它可以幫助工程師和技術人員對電信號進行觀測和分析。在使用泰克示波器時，調取參考線是非常重要的，因為它可以幫助我們更好地理解和分析測量結果。本文將介紹如何調取參考線，以及參考線的作用和應用。

調取參考線的步驟如下：

打開示波器：首先，將示波器接通電并打開。等待示波器系統完成自檢和初始化過程。

連接信號源：將需要觀測和分析的信號源連接到示波器的輸入通道上。確保信號源的輸出與示波器的輸入匹配，并遵循正確的電纜連接方法。

調整示波器設置：根據實際需求，調整示波器的各種設置，如時間基準、垂直縮放、觸發等。這些設置將決定示波器如何顯示和采集信號。

打開參考線：在示波器的菜單或控制面板上，找到參考線的選項，并打開它。通常，參考線可以分為水平參考線和垂直參考線。

調整參考線位置：通過調整示波器的控制旋鈕或菜單選項，可以移動參考線的位置。水平參考線可以幫助我們更好地觀測信號的時間間隔和周期性，而垂直參考線可以幫助我們更好地衡量信號的幅度和波形。

調整參考線的數值：示波器通常提供了一些數值參數，可以用來調整參考線的位置和數值。例如，可以通過設置垂直參考線的數值，來確定信號的幅度范圍和衡量單位。

鎖定參考線：一旦調整參考線的位置和數值，可以選擇鎖定參考線，以防止意外的調整。這樣可以確保參考線持在所需的位置和數值上，不會被誤操作改變。

分析信號：現在，參考線已經調取好了可以開始對信號進行觀測和分析。通過觀察信號與參考線的交互，我們可以更好地了解信號的特性和行為。

參考線的作用和應用：

時間測量：水平參考線可以幫助我們更準確地測量信號的時間間隔和周期性。通過將參考線放置在信號的起始和結束位置上，可以測量信號的上升時間、下降時間、周期等參數。

幅度測量：垂直參考線可以幫助我們更準確地測量信號的幅度和波形。通過將參考線放置在信號的最高和最低點上，可以測量信號的峰峰值、峰值、平均值等參數。

波形對比：通過調取多個垂直參考線，可以在示波器屏幕上同時顯示多個信號，并進行波形對比。這對于分析不同信號之間的差異和關系非常有幫助。

觸發調整：參考線可以用來輔助調整示波器的觸發設置。通過將參考線放置在信號的特定位置上，可以幫助示波器正確地觸發和捕獲感興趣的信號。

在實際使用泰克示波器時，調取參考線是非常重要的。它可以幫助我們更好地觀測和分析信號，提高測試和測量的準確性和可靠性。通過正確設置和調整參考線的位置和數值，我們可以更好地理解和解釋測量結果，并根據需要進行相應的調整和優化。
