泰克示波器如何設置模式？

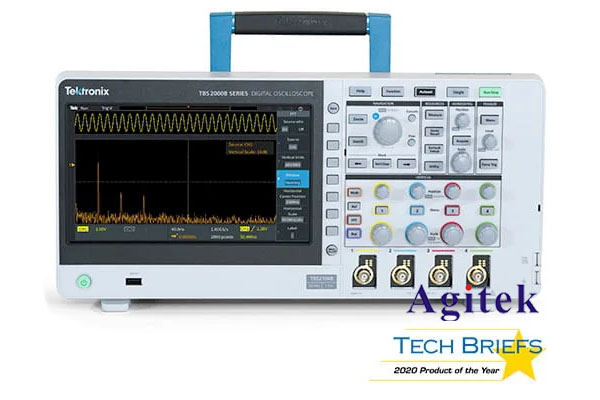

泰克示波器是一種用于信號測量和分析的儀器，廣泛應用于電子、通信、自動化等領域。在使用泰克示波器時，正確設置示波器的模式非常重要，可以幫助我們更準確、有效地觀測和分析信號。本文將介紹泰克示波器的模式設置方法，希望能為讀者提供一些參考。

一、模式設置前的準備工作

在進行模式設置之前，我們需要先對要觀測的信號進行一些基本的了解和準備工作。

信號頻率：確定信號的頻率范圍，以便選擇適當的示波器模式。

信號幅度：確定信號的幅度范圍，以便選擇適當的垂直尺度和增益設置。

信號類型：確定信號的類型，如模擬信號、數字信號、周期信號等，以便選擇適當的觸發模式和顯示模式。

二、泰克示波器的常用模式

泰克示波器常見的模式有以下幾種：

XY模式：在XY模式下，示波器的CH1通道輸入接收X軸信號，CH2通道輸入接收Y軸信號，可以用于顯示兩個信號之間的相位關系和相關性。在XY模式下，我們可以通過調整通道增益和偏移來獲得更好的顯示效果。

XY-D模式：XY-D模式是在XY模式的基礎上增加了時間維度的顯示。在XY-D模式下，示波器的CH1通道輸入接收X軸信號，CH2通道輸入接收Y軸信號，而外部觸發輸入接收時間信號。通過這種方式，我們可以同時觀察兩個信號之間的相位關系和時間關系。

XY-FFT模式：XY-FFT模式是在XY模式的基礎上增加了頻譜分析功能。在XY-FFT模式下，示波器的CH1通道輸入接收X軸信號，CH2通道輸入接收Y軸信號，而外部觸發輸入接收時間信號。通過這種方式，我們可以同時觀察兩個信號之間的相位關系、時間關系以及頻譜分布。

XY-Zoom模式：XY-Zoom模式是在XY模式的基礎上增加了放大功能。在XY-Zoom模式下，我們可以通過調整垂直和水平縮放比例，來放大或縮小信號的顯示范圍，以便更詳細地觀察信號的細節。

XY-Roll模式：XY-Roll模式是在XY模式的基礎上增加了滾動顯示功能。在XY-Roll模式下，示波器的CH1通道輸入接收X軸信號，CH2通道輸入接收Y軸信號，而外部觸發輸入接收時間信號。通過這種方式，我們可以連續觀察兩個信號之間的相位關系和時間關系，適用于長時間觀測和記錄。

三、泰克示波器模式設置步驟

打開示波器：連接示波器電源，按下示波器的電源開關，等待示波器啟動完成。

選擇觸發模式：根據觀測信號的特點，選擇適當的觸發模式。常見的觸發模式有邊沿觸發、脈寬觸發、視頻觸發等，根據信號的特點進行選擇。

設置觸發源：示波器的觸發源可以是內部觸發、外部觸發或者線路輸入觸發。根據實際需要選擇合適的觸發源。

設置觸發方式：根據觀測信號的特點，選擇適當的觸發方式。常見的觸發方式有自動觸發、單次觸發、正常觸發等，根據信號的特點進行選擇。

設置垂直尺度和增益：根據信號的幅度范圍，選擇適當的垂直尺度和增益設置，以確保信號能夠在示波器屏幕上完整顯示。

設置水平尺度和增益：根據信號的頻率范圍，選擇適當的水平尺度和增益設置，以確保信號能夠在示波器屏幕上完整顯示。

設置顯示模式：根實際需要選擇合適的顯示模式。常見的顯示模式有持續顯示、單次顯示、滾動顯示等，根據觀測信號的特點進行選擇。

調整觸發電平：根據觀測信號的特點，調整觸發電平，以確保觸發點在信號的有效范圍內。

開始觀測：完成上述設置之后，按下示波器的觸發按鈕，開始觀測信號。根據需要，可以進行適當的調整和優化，以獲取更好的觀測效果。

四、模式設置注意事項

在進行示波器模式設置時，需要注意以下幾點：

確保示波器的輸入通道正確連接到觀測信號源。

根據觀測信號的特點，選擇適當的觸發模式、觸發源和觸發方式。

根據信號的幅度范圍，選擇適當的垂直尺度和增益設置。

根據信號的頻率范圍，選擇適當的水平尺度和增益設置。

在觀測過程中，注意調整觸發電平，以確保觸發點在信號的有效范圍內。

根據觀測需求，選擇合適的顯示模式，并進行適當的調整和優化。

正確設置示波器的模式對于準確觀測和分析信號非常重要。通過了解信號的特點和要求，選擇適當的模式、觸發模式、觸發源和觸發方式，以及合適的垂直尺度和增益設置，可以幫助我們更好地觀測和分析信號。在使用示波器時，我們需要根據實際需要進行合理的設置和調整，以獲得更準確、有效的觀測結果。
