泰克示波器在嵌入式系統設計調試中的應用

泰克示波器廣泛應用于嵌入式系統設計和調試領域。它可以幫助工程師們對電路的信號進行觀測和分析，從而加快系統的開發過程并提高產品的質量。本文將探討泰克示波器在嵌入式系統設計調試中的應用，并介紹一些常見的應用案例。

一、泰克示波器的基本原理及特點

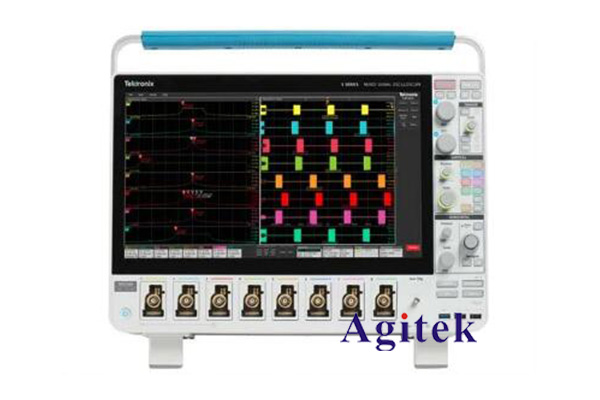

泰克示波器是一種能夠顯示電壓隨時間變化的儀器，它通過連接到待測電路的探頭，將電壓信號轉換為圖形顯示在屏幕上。泰克示波器的基本原理是利用電子束在屏幕上繪制出來的光斑來表示電壓的變化。并且，它可以通過控制掃描速度、增益、觸發等參數來實現對信號的精確觀測和分析。

泰克示波器具有以下特點：

高帶寬：泰克示波器通常具有高的帶寬，可以對高頻信號準確的觀測和分析。

高靈敏度：泰克示波器具有高靈度，可以檢測到微弱的信號。

多通道：泰克示波器通常具有多個通道，可以同時觀測多個信號。

4 數字化處理：現代的泰克示波器通常具有數字化處理功能，可以對信號進行存儲、分和處理。

二、泰克示波器在嵌入式系統設計調試中的應用

泰克示波器在嵌入式系統設計調試中起到了至關重要的作用。它可以幫助工程師們對電路的信號進行觀測和分析，從而加快系統的開發過程并提高產品的質量。以下是一些常見的應用案例：

信號測量和分析：泰克示波器可以幫助工程師們對嵌入式系統中的各種信號進行準確的測量和分析。例如，工程師們可以通過泰克示波器觀測和分析系統的時鐘信號、數據信號、控制信號等，以確保系統的正常運行。

故障診斷和調試：泰克示波器可以幫助工程師們快速定位和解決系統中的故障。例如，在調試嵌入式系統時，當系統出現異?，F象時，工程師們可以通過泰克示波器觀測和分析相關的信號，以確定故障的原因，并采取相應的措施進行修復。

. 時序分析：泰克示波器可以幫助工程師們對系統中時序進行分析。例如，在嵌入式系統設計中，時序是一個關鍵的考慮因素。工程師們可以通過泰克波器觀測和分析時鐘信、數據信號的時序，以確保系統的時滿足設計要求。

信號完整分析：泰克示波器可以幫助工程師們對信號的完整性進行分析。例如，在高速數據傳輸系統中，號完整性是一個重要的指標。工程師們可以通過泰克示器觀測和分析信號的上升時間、下時間、峰值電壓等參數，以確保信號的完整性滿足設計要求。

功耗分析：泰示波器可以幫助工程師們對系統的功耗進行分析。例如，在嵌入式系統設計中，功耗是一個重要的考慮因素。工程師們可以通過泰克示波器觀測和分析系統中各個模塊的功耗，以優化系統的功耗性能。

泰克示波器在嵌入式系統設計調試領域具有廣泛的應用。它可以幫助工程師們對電路的信號進行觀測和分析，從而加快系統的開發過程并提高產品的質量。通過信號測量和分析、故障診斷和調試、時序分析、信號完整性分析以及功耗分析等應用，泰克示波器成為了嵌入式系統設計調試的得力助手。隨著嵌入式系統的不斷發，泰克示波器也在不斷更新和改進，以滿足工程師們不斷變化的需求。
