如何使用泰克示波器測量電流波形？

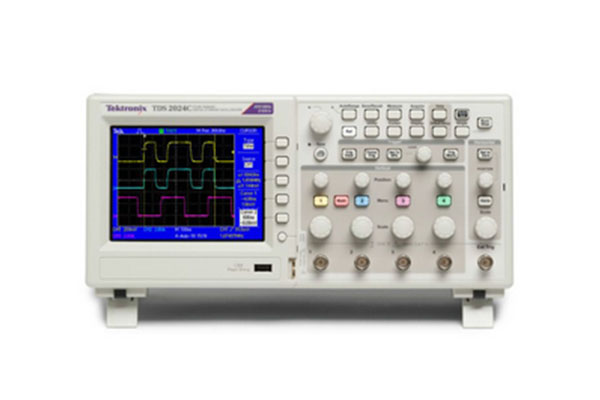

泰克示波器是一種用于測量電子設備中各種信號的儀器，包括電壓信號和電流信號。在本文中，我們將重點介紹如何使用泰克示波器測量電流波形。

測量電流波形時，我們通常需要使用電流探頭來將電流信號轉換為示波器可讀取的電壓信號。電流探頭是一種專門設計用于測量電流的設備，它通過將電流信號轉換為電壓信號，使其可以與示波器連接。

以下是使用泰克示波器測量電流波形的步驟：

準備電流探頭：選擇適合需要測量的電流范圍的電流探頭。電流探頭通常具有不同的量程選項，選擇合適的量程以確保測量結果準確。同時，確保電流探頭與示波器的連接插頭兼容。

連接電流探頭：將電流探頭的插頭插入示波器的通道輸入插座。確保插頭牢固連接，以避免信號干擾和不準確的測量結果。

調整量程：根據待測電流信號的幅值范圍，調整示波器的垂直量程。確保電流信號在示波器屏幕上能夠完整顯示，并避免信號過大導致超出示波器的測量范圍。

調整觸發：選擇合適的觸發設置，以確保示波器能夠穩定地捕捉到電流波形。觸發設置可以根據電流信號的特點進行調整，例如設置觸發電平、觸發邊沿等。

開始測量：將電流探頭的夾具或探頭鉗夾在待測電路中的電流路徑上。確保夾具或探頭鉗與電路連接良好，以確保準確的測量結果。

查看波形：在示波器屏幕上觀察電流波形。可以調整示波器的水平和垂直刻度，以便更清晰地顯示波形細節。

分析波形：根據需要，可以對測得的電流波形進行進一步的分析。示波器通常提供多種功能，如觸發功能、自動測量功能等，可以幫助用戶更好地分析和理解電流波形。

請注意，使用泰克示波器測量電流波形時需要注意安全。確保電路處于安全狀態，并且電流探頭正確連接，以避免觸電或其他危險。

總結起來，使用泰克示波器測量電流波形需要選擇合適的電流探頭，并進行正確的連接和調整量程。調整觸發設置以確保穩定的測量結果。在測量過程中，確保安全并注意電路狀態。通過觀察和分析波形，可以獲得有關電流信號的詳細信息。
