泰克示波器MDO3014測直流信號如何接線？

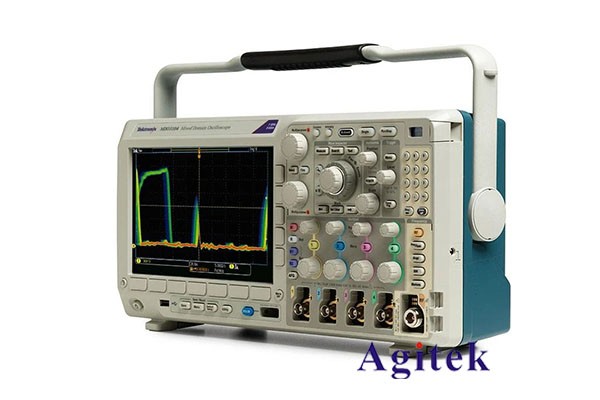

泰克示波器MDO3014是一款功能強大的示波器，具備多種參數和功能。在使用該示波器進行直流測量時，正確的接線方法非常重要，可以確保測量結果的準確性和可靠性。本文將為您介紹如何正確接線以測量直流信號，并介紹泰克示波器MDO3014在直流測量中的優勢。

首先，接線方法如下所示：

準備所需的測量設備和電源：泰克示波器MDO3014示波器、待測直流信號源、電源線等。

將待測直流信號源的正極與示波器的通道1的輸入端連接，通道1的輸入端通常標有“+”符號。

將待測直流信號源的負極與示波器的通道1的接地端連接，通道1的接地端通常標有“GND”符號。

打開示波器并設置通道1的相關參數，例如垂直縮放、觸發設置等。

調整示波器的時間基準，使得待測直流信號的波形能夠在示波器屏幕上完整顯示。

現在，示波器已經正確接線完成，可以進行直流信號的測量和分析了。

泰克示波器MDO3014在直流測量中具有以下優勢：

高精度的直流測量能力：泰克示波器MDO3014具備高分辨率和高靈敏度的模擬輸入通道，可以實現高精度的直流測量。它的垂直分辨率可以達到8位或更高，能夠準確地捕捉和顯示直流信號的細微變化。

多通道測量能力：泰克示波器MDO3014支持多通道測量，可以同時測量多個直流信號源。用戶可以根據需要，將多個直流信號源連接到不同的通道上，方便進行多路信號的測量和比較分析。

強大的觸發功能：泰克示波器MDO3014具備豐富的觸發功能，可以根據不同的觸發條件和規則，對直流信號進行準確的觸發。用戶可以根據具體的測量需求，設置觸發條件，確保測量結果的準確性和穩定性。

全面的測量和分析功能：泰克示波器MDO3014具備多種測量和分析功能，例如峰-峰值測量、平均值測量、最小值/最大值測量等。通過這些功能，用戶可以對直流信號進行全面的測量和分析，了解信號的特性和變化趨勢。

在實際應用中，正確接線泰克示波器MDO3014進行直流測量可以幫助用戶解決以下問題：

直流電源調試：直流電源是電子設備常用的電源類型，需要進行調試和驗證。通過正確接線示波器MDO3014，用戶可以準確地測量和分析直流電源的輸出波形和穩定性，判斷直流電源的工作狀態。

直流電流測量：在電路設計和分析中，直流電流的測量是非常重要的。通過接線示波器MDO3014，用戶可以測量和分析電路中的直流電流，了解電路的功耗和工作狀態。

直流電壓測量：在電子設備的維修和故障排除中，直流電壓的測量是常見的任務。通過正確接線示波器MDO3014，用戶可以測量和分析電路中的直流電壓，找出故障點和問題所在。

總之，泰克示波器MDO3014是一款功能強大的示波器，具備高精度的直流測量能力和多種測量和分析功能。通過正確接線示波器MDO3014進行直流測量，用戶可以準確地測量和分析直流信號的特性和變化趨勢。在電子設計、電源調試、故障排除等領域，泰克示波器MDO3014將成為工程師和科研人員的得力助手。
