普源示波器設置OFFSET的步驟

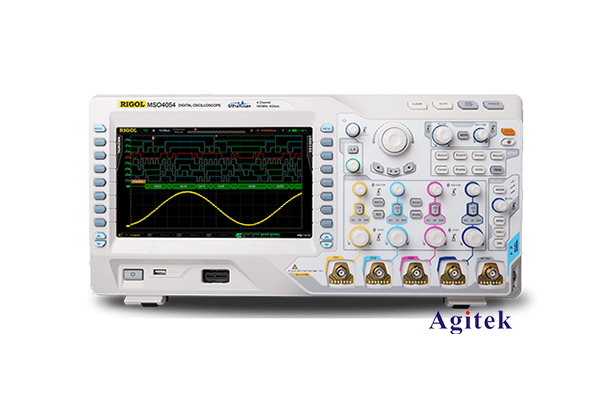

普源示波器是一種常見的電子測試儀器，用于觀測和測量電壓信號的波形。在使用示波器時，正確設置OFFSET是非常重要的。本文將介紹普源示波器的OFFSET設置方法和其對測量結果的影響。

首先，OFFSET是指示波器觀測信號時，波形相對于基準線的偏移量。在示波器上，波形通常以水平基準線為參考，基準線位于屏幕的中央。通過設置OFFSET，我們可以將波形上移或下移，使其更好地適應屏幕顯示和測量需求。

設置OFFSET的方法如下：

1. 打開示波器并連接待測信號：首先，確保示波器已經正確連接到待測信號源。可以使用信號發生器等設備來產生待測信號，并將其與示波器相連。

2. 調整垂直和水平縮放：在進行OFFSET設置之前，需要先調整垂直和水平縮放以確保波形能夠完整地顯示在屏幕上。垂直縮放用于調整波形的幅度大小，而水平縮放用于調整波形的時間長度。

3. 進入OFFSET設置菜單：根據示波器型號的不同，進入OFFSET設置菜單的方法可能會有所不同。一般來說，可以通過示波器的菜單或旋鈕來進入設置界面。

4. 調整OFFSET值：在設置菜單中，可以找到OFFSET選項。通過旋轉示波器的調節旋鈕，逐漸調整OFFSET值。觀察波形的變化，并根據需要將其上移或下移，直到波形與基準線對齊。

5. 檢查測量結果：設置好OFFSET后，可以進行測量，并觀察示波器的讀數。如果測量結果與預期一致，并且波形與基準線對齊，說明OFFSET設置正確。

需要注意的是，不同示波器型號的OFFSET設置方法可能會有所不同。在實際操作中，請參考示波器的用戶手冊或咨詢廠家的技術支持，以確保正確設置OFFSET。

正確設置OFFSET對于準確測量電壓信號至關重要。如果OFFSET設置不正確，將會產生誤差，影響測量結果的準確性。因此，在進行任何測量之前，務必仔細設置和校準示波器的OFFSET值。

總結起來，OFFSET是普源示波器中一個重要的設置參數。通過正確設置OFFSET，可以使波形與基準線對齊，保證測量結果的準確性。在實際操作中，根據示波器的型號和用戶手冊，按照上述步驟進行設置，以獲得最佳的測量效果。
