什么是眼圖？泰克示波器怎么測量眼圖？

眼圖是一種用于評估數字通信系統性能的重要工具。在數字通信中，信息以二進制形式傳輸，眼圖通過可視化數字信號的波形展示了信號的質量和可靠性。泰克示波器是一種常用的測量設備，用于獲取和分析眼圖。

眼圖的原理是通過連續地采集并疊加多個數據幀，然后在示波器上顯示出來。每個數據幀代表著一次傳輸?shù)谋忍匦蛄校ㄟ^疊加多個數據幀，眼圖顯示了傳輸信號的統計特性。具體地說，眼圖顯示了信號的幅度、時鐘抖動、噪聲等關鍵參數，以及信號的傳輸質量。

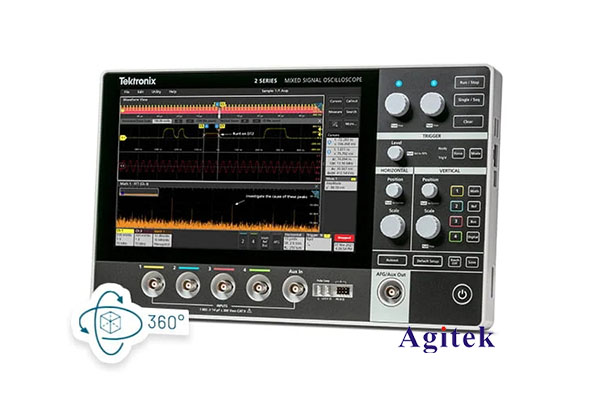

泰克示波器是一種專業的測量設備，它具有高精度、高速度以及多種功能。在測量眼圖時，泰克示波器能夠采集高速數字信號，并提供豐富的波形顯示和分析功能。泰克示波器通常具有多通道的輸入，可以同時測量多個信號的眼圖，并進行比較分析。

泰克示波器測量眼圖的過程通常包括以下幾個步驟：

1. 選擇合適的示波器：根據需要選擇適合的泰克示波器，考慮到信號的速度、帶寬等參數。

2. 連接信號源：將待測信號源與示波器進行連接，確保信號傳輸?shù)姆€(wěn)定和可靠。

3. 設置示波器參數：根據信號的特性和要求，設置示波器的采樣率、觸發級別、顯示時間等參數。

4. 采集數據并顯示眼圖：示波器開始采集數據，并在屏幕上實時顯示眼圖。通過調整示波器的設置，可以獲得清晰、準確的眼圖。

5. 分析眼圖：通過觀察眼圖的形狀、幅度、噪聲等特征，可以評估信號的質量和性能。根據眼圖的分析結果，可以調整系統的參數，改善信號的傳輸效果。

泰克示波器測量眼圖在數字通信領域具有廣泛的應用。它可以用于評估不同通信系統的性能，檢測信號的幅度失真、時鐘抖動、噪聲等問題。同時，泰克示波器還可以幫助工程師優化系統設計，改善信號傳輸?shù)目煽啃院头€(wěn)定性。

總之，眼圖是評估數字通信系統性能的重要工具，而泰克示波器則是測量眼圖的專業設備。通過眼圖的分析，可以評估信號的質量和可靠性，并優化系統性能。泰克示波器的使用使得眼圖測量更加簡便、準確，為數字通信技術的發展提供了重要的支持。
