泰克示波器如何捕捉瞬間波形？

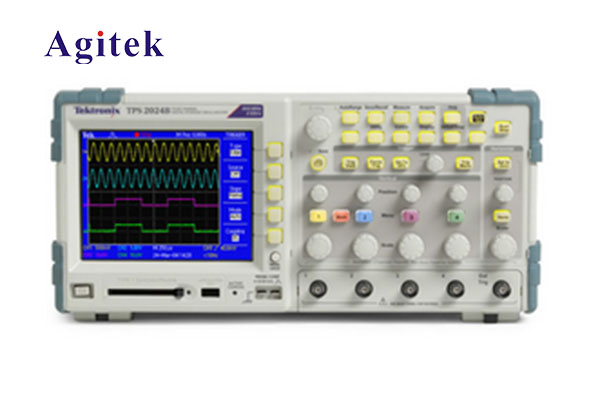

泰克示波器（Tektronix Oscilloscope）作為一種常見的電子測量儀器，用于顯示電信號的波形。在許多應用中，電路中的瞬間波形非常重要，因為它們提供了對電路行為的詳細了解。泰克示波器具有捕捉瞬間波形的功能，使用戶能夠準確觀察和分析電信號的瞬態性質。在本文中，我們將探討泰克示波器如何捕捉瞬間波形的原理和方法。

首先，讓我們了解什么是瞬間波形。瞬間波形是指在極短時間內突然發生的電信號波形。這些波形通常是由突發事件、瞬態過程或快速變化的信號引起的。例如，在電路中，開關的閉合和斷開、脈沖信號的傳輸、電路的啟動和關閉等都可能引起瞬間波形。捕捉和分析這些瞬間波形對于電路設計、信號傳輸和故障排除非常重要。

泰克示波器具有高帶寬和高采樣率的特點，這使得它能夠準確捕捉和顯示瞬間波形。以下是泰克示波器捕捉瞬間波形的原理和方法：

帶寬和采樣率：泰克示波器的帶寬決定了它能夠準確顯示的信號頻率范圍。較高的帶寬意味著泰克示波器能夠捕捉較高頻率的瞬間波形。采樣率是指示波器每秒采集的樣本數。較高的采樣率可以提供更準確的波形重建，因此能夠更好地捕捉瞬間波形。

觸發功能：泰克示波器的觸發功能允許用戶設置觸發條件，以便在特定事件發生時捕捉波形。觸發功能包括觸發電平、觸發沿（上升沿或下降沿）、觸發源等。用戶可以根據需要設置觸發條件，以確保在所需事件發生時捕捉到瞬間波形。

存儲和回放：泰克示波器能夠存儲捕獲的波形，并在需要時進行回放。存儲和回放功能允許用戶對捕獲的瞬間波形進行詳細分析。用戶可以放大、平移、測量波形參數等，以獲取更多有關瞬間波形的信息。

自動測量功能：泰克示波器還具有自動測量功能，可以自動測量波形的各種參數，如頻率、幅度、周期等。這些自動測量功能可以幫助用戶更快地獲取有關瞬間波形的信息。

觸發靈敏度和觸發級別：泰克示波器的觸發靈敏度和觸發級別是影響瞬間波形捕捉的重要因素。觸發靈敏度是指波形幅度必須超過觸發級別才能觸發波形捕捉。用戶可以根據需要調整觸發級別，以確保泰克示波器能夠捕捉到所需的瞬間波形。

存儲深度：泰克示波器的存儲深度是指它能夠存儲的波形點數。較大的存儲深度可以提供更長的波形記錄，從而更好地捕捉和分析瞬間波形。

綜上所述，泰克示波器通過其高帶寬、高采樣率、觸發功能、存儲和回放功能、自動測量功能、觸發靈敏度和觸發級別以及存儲深度等特點，能夠有效捕捉和分析瞬間波形。這使得泰克示波器成為電子工程師和技術人員在電路設計、信號傳輸和故障排除等領域中不可或缺的工具。
