信號發生器的接線方法和注意事項詳解

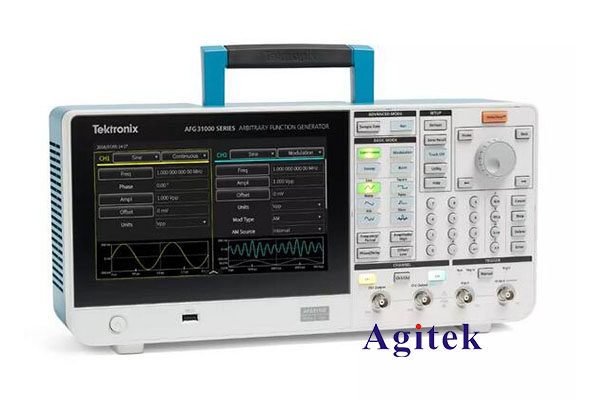

信號發生器是一種廣泛應用于電子測量和實驗中的儀器，用于產生各種類型的電信號。為了正確使用信號發生器并確保準確的測量和實驗結果，正確的接線非常重要。本文將詳細介紹信號發生器的接線方法和注意事項。

首先，信號發生器通常具有多個輸出通道，例如正弦波輸出、方波輸出、脈沖輸出等。在接線之前，首先要確定需要使用的輸出通道類型和參數。信號發生器通常提供不同的輸出接口，如BNC接口、插孔接口等。根據實際需求，選擇合適的接口和線纜進行連接。

其次，接線前需要確保信號發生器和被測設備之間的地線連接良好。地線的連接非常重要，可以有效減小干擾和噪音。通常，信號發生器和被測設備都有地線接口，通過相應的地線線纜進行連接即可。

接下來，根據實驗或測試需求，選擇合適的接線方式。如果需要將信號發生器的輸出連接到示波器進行波形分析，可以使用BNC線纜將信號發生器的輸出通道與示波器的輸入通道進行連接。如果需要將信號發生器的輸出連接到被測設備進行實驗或測試，可以根據被測設備提供的接口類型選擇相應的線纜。

在接線過程中，還需要注意信號發生器的輸出電壓范圍和被測設備的輸入電壓范圍。確保信號發生器的輸出電壓在被測設備的工作范圍內，以免損壞設備或?qū)е洛e(cuò)誤的測量結果。根據需要，可以通過信號發生器的控制面板或菜單進行電壓范圍的調整。

此外，還應注意信號發生器和被測設備之間的匹配阻抗。匹配阻抗是確保信號傳輸?shù)挠行院蜏?zhǔn)確性的關鍵。通常，信號發生器和被測設備都有特定的輸入和輸出阻抗要求。確保信號發生器和被測設備之間的阻抗匹配可以減小信號反射和失真，提高信號傳輸?shù)目煽啃浴?/span>

最后，在接線完成后，應進行相關的測試和驗證。通過示波器或其他測量設備監測信號發生器的輸出，確保波形、頻率、幅度等參數與預期一致。同時，對被測設備進行測試和實驗，驗證信號發生器的輸出是否正常傳遞到被測設備，并產生預期的結果。

綜上所述，信號發生器的接線是實驗和測量中非常重要的一步。正確的接線方法和注意事項可以確保信號發生器的輸出有效傳輸?shù)奖粶y(cè)設備，并產生準確的測量和實驗結果。正確的接線可以通過選擇合適的接口、線纜和連接方式，確保地線連接良好，注意電壓范圍和匹配阻抗，以及進行相關的測試和驗證來實現。在實際應用中，正確的接線方法將為工程師和科研人員提供可靠的實驗和測量工具。
