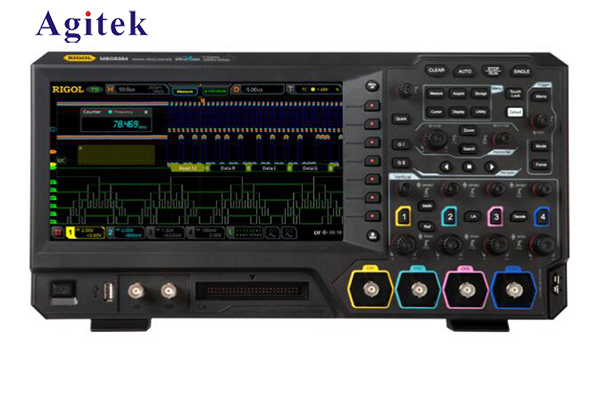

普源示波器怎么測量實時信號？

在電子領域的設計、測試和故障排除中，測量實時信號是一項非常重要的任務。實時信號通常是指隨時間變化的連續信號，如音頻、視頻、傳感器輸出等。為了準確地測量和分析實時信號，一個高質量的示波器是必不可少的。普源示波器以其出色的性能和功能，成為專業工程師和研究人員的首選。本文將介紹普源示波器測量實時信號的方法和技巧，以幫助讀者更好地理解和應用示波器進行實時信號測量。

一、選擇合適的示波器：

帶寬：選擇示波器時，應根據實時信號的最高頻率來確定示波器的帶寬。示波器的帶寬應該能夠滿足實時信號的最高頻率要求，以確保信號能夠被準確捕獲和顯示。

采樣率：示波器的采樣率決定了示波器對信號進行采樣的速度。為了準確地測量實時信號，示波器的采樣率應該高于實時信號的最高頻率的兩倍以上，以避免采樣失真。

通道數：根據實時信號的復雜性和測量需求，選擇合適的示波器通道數。多通道示波器可以同時測量多個信號源，方便用戶進行信號的比較和分析。

二、連接信號源：

選擇適當?shù)奶筋^：根據實時信號的類型和電壓范圍，選擇適當?shù)奶筋^。不同類型的探頭可以適應不同的信號源和測量需求。

連接探頭：將探頭的探針連接到信號源的輸出端口。確保連接牢固可靠，并注意避免產生干擾或短路。

三、示波器設置：

垂直設置：調整示波器的垂直靈敏度，以使實時信號的波形適合示波器屏幕的顯示范圍。根據實時信號的幅度和波形特點，選擇合適的垂直量程和增益。

水平設置：調整示波器的水平掃描速率，以使實時信號的波形在屏幕上適當?shù)卣故尽８鶕?jù)實時信號的頻率和時間尺度，選擇合適的水平掃描速率。

觸發設置：設置示波器的觸發模式和觸發電平，以確保示波器能夠準確地捕獲實時信號的波形。觸發模式可以是邊沿觸發、脈沖寬度觸發等，根據實時信號的特點進行選擇。

存儲和分析：根據實時信號的測量需求，選擇合適的存儲和分析功能。示波器通常具備數據存儲、自動測量、頻譜分析、峰值檢測等功能，以幫助用戶更全面地了解和分析實時信號。

四、測量和分析：

獲取波形：?jiǎn)?dòng)示波器的數據采集功能，觀察實時信號的波形在示波器的屏幕上顯示。調整示波器的設置，確保波形清晰可見，以便進行進一步的測量和分析。

測量參數：示波器通常提供多種測量參數，如頻率、幅度、峰值、上升時間等。根據實時信號的特點和測量需求，選擇合適的測量參數，并進行相應的測量。

數據分析：根據實時信號的測量結果，進行數據分析和處理。示波器通常具備數據存儲和導出功能，可以將測量數據保存并進行進一步分析。

普源示波器以其出色的性能和功能，成為測量實時信號的理想工具。選擇合適的示波器，連接信號源，進行示波器的設置，然后進行測量和分析。通過調整示波器的垂直和水平設置，觸發設置以及選擇合適的測量參數，可以準確地測量和分析實時信號。通過數據分析和導出功能，可以進行更深入的數據處理和進一步的分析。如果您需要測量實時信號，普源示波器將成為您不可或缺的工具，助力您進行精密電子測量工作。
