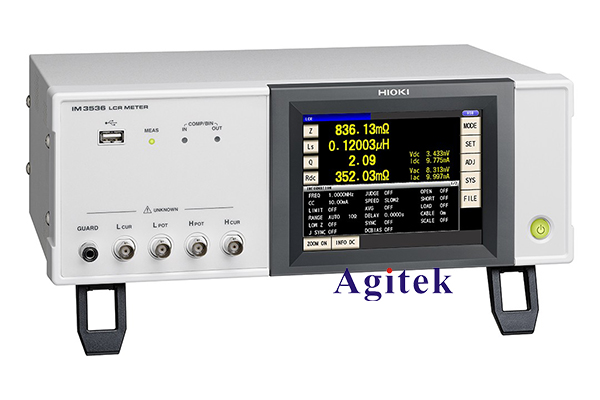

LCR測試儀的使用方法及原理解析

LCR測試儀是一種用于測量電感、電容和電阻等被動元件參數的儀器。它在電子制造、研發和維修等領域中起著至關重要的作用。本文將詳細介紹LCR測試儀的使用方法以及其背后的原理。

一、LCR測試儀的基本組成和功能

LCR測試儀通常由信號源、測量電路、顯示和控制電路等組成。其主要功能是提供不同頻率下的交流信號，并測量被測元件對這些信號的響應。

二、LCR測試儀的使用方法

連接被測元件：將被測元件的引腳與測試儀的測試夾具或測試接口相連接。確保連接正確且穩定。

設置測試條件：通過測試儀的菜單或按鍵設置測試條件，包括測試頻率、測試模式（串聯、并聯或兩端）以及測試范圍等。

開始測量：按下開始測量按鈕或啟動測量命令，LCR測試儀將發送相應頻率的交流信號到被測元件，并測量其阻抗或導納。

數據處理和分析：測試儀將測得的數據顯示在屏幕上，并可以通過USB或RS-232C等接口與計算機進行數據傳輸和分析。根據需要，可以進行數據處理、繪圖和報告生成等操作。

三、LCR測試儀的工作原理

LCR測試儀的工作原理是基于交流電路分析的原理。其核心思想是通過將被測元件與交流信號源相連接，測量其對不同頻率的信號的響應，進而推導出元件的電容、電感和電阻等參數。

信號源：LCR測試儀的信號源通常是一個可變頻率的正弦波發生器。它會產生不同頻率的交流信號，并將其送入被測元件。

測量電路：測量電路主要由電壓源、電流源和測量電阻組成。電壓源提供給被測元件的電壓信號，而電流源則測量通過被測元件的電流。測量電阻用于測量電壓信號和電流信號之間的關系。

響應測量：LCR測試儀通過測量電壓信號和電流信號的相位差、幅度差以及頻率特性等參數來分析被測元件的阻抗或導納。這些參數可以通過電壓和電流之間的相位差和幅度差來計算。

數據處理：LCR測試儀通過內部算法對測得的數據進行處理和計算，從而得出被測元件的電容、電感和電阻等參數。同時，測試儀還會提供其他相關參數，如等效串聯電阻（ESR）、等效串聯電感（ESL）等。

四、常見應用場景

LCR測試儀廣泛應用于電子制造、研發和維修等領域。它可以用于測量電感、電容和電阻等元件的參數，如電感線圈、電容器、濾波器、傳感器等。同時，LCR測試儀還可以用于故障診斷、質量控制和電路設計等方面。

通過了解LCR測試儀的使用方法和原理，我們可以更好地利用這一高精度、快速測量的儀器。LCR測試儀的準確測量和數據分析能力使其成為電子元件參數測試的理想工具。無論是在電子制造、研發還是維修領域，LCR測試儀都能提供準確、高效的測試解決方案。
