如何檢測集成電路輸出的信號波形？如何判斷電路好壞？

隨著科技的不斷發展，集成電路在各種電子設備中的應用越來越廣泛。然而，集成電路的復雜性及高集成度使得其故障檢測和判斷變得尤為困難。本文將介紹一些檢測集成電路輸出的信號波形以及判斷電路好壞的方法。

一、直接觀察法

直接觀察法是一種最簡單的測試方法，主要通過肉眼觀察集成電路的外觀是否有異常，例如引腳是否斷裂、集成電路本身是否有裂痕或者變形等。雖然這種方法不能確定集成電路的功能是否正常，但可以排除一些明顯的損壞情況。

二、萬用表測試法

萬用表測試法是一種基本的電路測試方法，通過使用萬用表測量集成電路的各個引腳之間的電阻值，判斷集成電路的內部電路是否正常工作。這種方法雖然簡單易行，但對于一些復雜的集成電路，需要多次測量和比較才能得出準確的判斷。

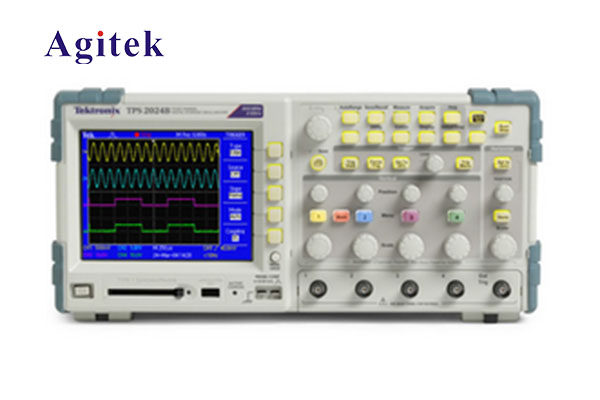

三、示波器測試法

示波器測試法是一種更高級的電路測試方法，通過示波器觀察集成電路的輸入和輸出信號波形，判斷其是否符合預期。這種方法需要一定的專業知識和技能，但對于一些高速電路或復雜的數字電路測試非常有效。

四、功能測試法

功能測試法是一種針對集成電路功能的測試方法，通過將輸入信號施加到集成電路的輸入端，觀察輸出信號是否符合預期。這種方法可以全面檢測集成電路的功能是否正常，但需要設計相應的測試電路和編寫測試程序，因此相對比較復雜。

五、替換法

替換法是一種常用的集成電路測試方法，通過將待測集成電路替換為已知良好的集成電路，觀察設備是否恢復正常工作。這種方法可以快速確定集成電路是否存在故障，但需要備有足夠的已知良好的集成電路。

六、電壓測量法

電壓測量法主要是測出各引腳對地的直流工作電壓值；然后與標稱值相比較，依此來判斷集成電路的好壞。用電壓測量法來判斷集成電路的好壞是檢修中最常采用的方法之一，但要注意區別非故障性的電壓誤差。測量集成電路各引腳的直流工作電壓時，如遇到個別引腳的電壓與原理圖或維修技術資料中所標電壓值不符，不要急于斷定集成電路已損壞，應該先排除以下幾個因素后再確定：

1.所提供的標稱電壓是否可靠，因為有一些說明書、原理圖等資料上所標的數值與實際電壓有較大差別，有時甚至是錯誤的。此時，應多找一些有關資料進行對照，必要時分析內部原理圖與外圍電路再進行理論上的計算或估算來證明電壓是否有誤。
2.要區別所提供的標稱電壓的性質，其電壓是屬哪種工作狀態的電壓。因為集成塊的個別引腳隨著注入信號的不同而明顯變化，所以此時可改變波段或錄放開關的位置，再觀察電壓是否正常。如后者為正常，則說明標稱電壓屬某種工作電壓，而這工作電壓又是指在某一特定的條件下而言，即測試的工作狀態不同，所測電壓也不一樣。

綜上所述，對于集成電路的檢測和判斷，我們可以通過直接觀察、萬用表測試、示波器測試、功能測試、替換法和電壓測量法等多種方法進行。每一種方法都有其適用范圍和局限性，我們需要根據實際情況選擇合適的檢測方法。同時，對于任何一種集成電路的檢測和判斷，都需要我們具備專業的知識和技能，以及豐富的實踐經驗。
