吉時利Keithley 2281S電池模擬器在新能源電動汽車行業中應用

　　隨著新能源行業的發展，電池行業也在日益擴張，電池作為新能源汽車構成的重要一環，無論新能源汽車經過了多少輪發展，電池總是作為固定成員存在的。

　　由于電池本身的非一致性且存在一定安全隱，無論是整車廠，還是零部件廠商在實際測試時一般不會一直采用真實電池來進行測試。大多數客戶會使用電池模擬器來替代實際電池來完成各種測試。

　　什么是電池模擬器?有何作用?

　　電池模擬器的作用是為了模擬電池的工作特性，模擬真實電池的輸出狀態和電池的充放電特性，并可以按用戶的需要，隨時改變電池SOC，放電深度，開路電壓，內阻等條件，快速驗證待測設備在不同電池條件下的響應。

　　電池模擬器是一種模擬真實電池充放電的設備，進行相關實驗測試，縮短產品開發及電池驗證測試時間。在新能源電動汽車行業的電機控制器、驅動電機、整車的測試試驗中用于替代動力電池、低成本、精準的測試解決方案。

　　Keithley 2281S 系列電池模擬器

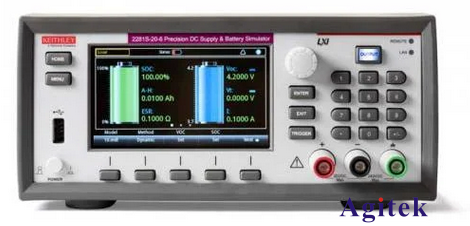

　　吉時利2281S-20-6電池模擬器產品介紹：

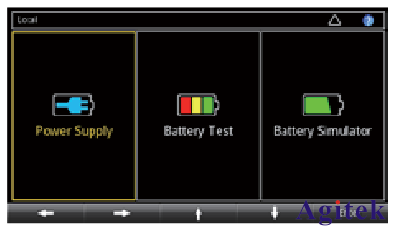

　　Series 2281S 電池仿真器和精密直流電源以創新方式把電池測試、電池仿真與高精度電源功能整合在一起。它能夠分析被測器件的直流功耗，測試電池，根據電池充電過程生成電池模型，然后根據電池模型仿真電池。

　　吉時利2281S-20-6電池模擬器產品特點：

　　· 仿真電池在充電周期和放電周期中 的輸出特性

　　· 創建、編輯、導入和導出電池模型

　　· 使用電池測試模式根據測量結果自 動建立電池模型庫

　　· 顯示被仿真電池的 SOC、Voc 和 Vt 的實時變化

　　· 計算用安時 (Amp-Hour) 表示的 電池容量和等效串聯電阻(ESR)

　　· 設置電池 SOC、Voc、電池容量 和電阻

　　· 提供兩種仿真模式：動態仿真模式 和靜態仿真模式

　　· 監測充電 / 放電電流和電壓

　　· 輸出高達 120W 的低噪聲線性調 節功率

　　· 以高準確度監測從 100nA 到 6A 的負載電流

　　· 6 位半分辨率，測量電壓和電流

　　· 吸收高達 1A 的電流，提供高達 6A 的電流

　　· 內置圖表功能，簡化趨勢分析和電 壓或電流波形顯示

　　· 高清 TFT 顯示器和基于軟鍵 / 圖 標的用戶界面，簡化電源操作

　　· 數字 I/O，與其他設備和儀器直接 通信

　　· GPIB、USB 和 LAN 接口

　　· 通過網絡瀏覽器仿真前面板顯示和 控件，簡化自動控制和監測

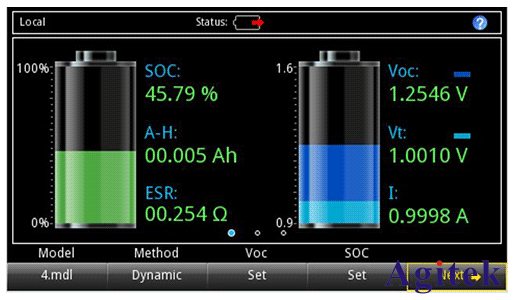

　　在 2281S 的電池仿真器功能中，可以根據選擇的電池模型仿真實際電池輸出性能。

　　充電狀態 (SOC) 和開路電壓 (Voc) 可以設置成任何狀態，在特定條件下測試設備。

　　有兩種模式可供選擇：

　　● 靜態模式：在靜態仿真過程中，Voc 和 SOC 保持相同。

　　● 動態模式：在動態仿真過程中，Voc 和 SOC 和實際電池一樣根據充電和放電變化。

　　還可以設置較小的電池容量，加快充電和放電過程，改善測試效率。
