為什么LCR表測試電容，被測件兩端的電壓達不到設定值？

　   客戶咨詢用是德E4980A測試10 uF的電容，設置測試頻率為1K，測試電平為1V卻無法測試到正確的值，經過驗證，我們發現，雖然客戶設置的電平值是1V，實際被測件兩端的電壓卻不到1V。

　　LCR表測試電容的原理是提供一個交流電壓給被測設備，通過測試被測件的阻抗和損耗角來計算電容，所以不同的測試條件，包括測試頻率或者電平，都可能會得到不同的測試結果。在測試電容的時候，要根據規格書給定的測試條件來進行測試。所以，當被測件兩端的電壓與設置值不同時，就會造成測試結果的偏差。

　　那么為什么設置為1V，被測件兩端卻達不到1V呢?

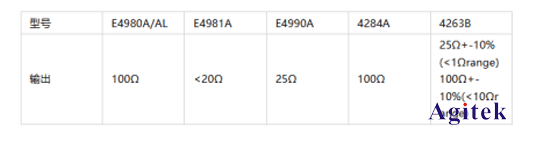

　　這是因為LCR的輸出端會有一個輸出電阻，不同的儀表，輸出電阻的指標不一樣，下表列出了不同的LCR表輸出電阻的指標。

　　從表中，可以看出 E4980A的輸出電阻是 100 Ω，這個輸出電阻和被測件是串聯的關系，粗略的計算，當頻率是1 KHz 情況下，10 uF 電容的阻抗為16 Ω，所以根據簡單的分壓關系，電容兩端分到的電壓為 1*16/(100+16)，等于 0.138 V。

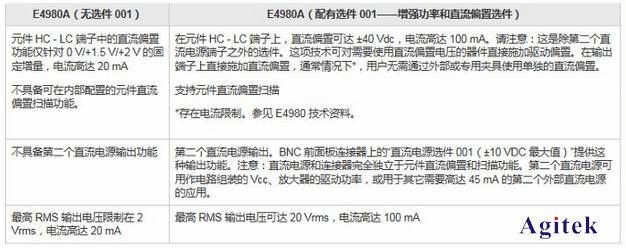

　　由于輸出電阻都是不可調整的，所以只能調整增大測試電平，使得被測件兩端的電壓達到所需電壓值，要做到這一點，可以通過升級 E4980A 的 001選件，抬高 E4980A 電壓的輸出能力實現客戶的要求。下表是關于 E4980A-001 選件的技術指標。
