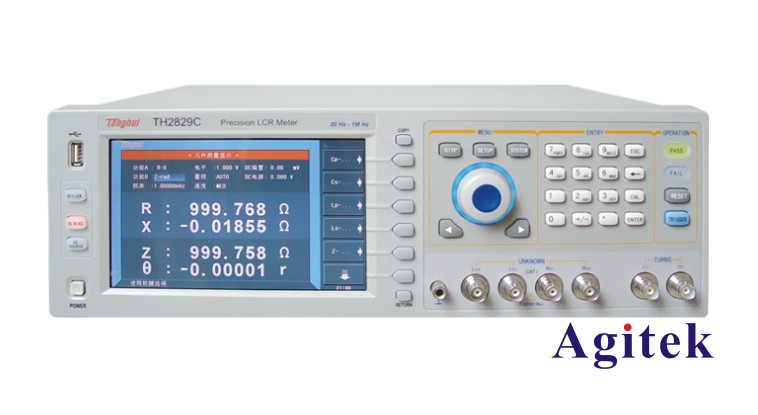

使用同惠LCR表時應注意什么?

       很多人都知道LCR表是用來做什么的，LCR表的種類和品牌是什么，當然也知道如何操作。但是，有人知道LCR表的安全操作是什么嗎？接下來，請聽聽安泰測試小編的科普，希望對大家有所幫助!

　　首先，LCR表，顧名思義，是一種用于測量電氣元件本證參數的專用測量工具。L是指電感、C、電容、R和電阻。此外，LCR表不能測量其他內容，電感、電阻或電容需要在電路斷電時測量。由于是專用儀器，測量精度高，精度高。

　　那么如何正確操作LCR表呢？如何避免損壞？我們先來看看在使用LCR表中常見的故障現象如下：

　　1、電源故障：無法正常啟動。

　　2、輸入故障：阻抗異常; 無信號;信號范圍異常。

　　3、測試分析故障：頻率。相位測試異常。

　　4、顯示故障：花屏; 黑屏。

　　5、按鍵故障：按鍵無響應; 調整旋鈕無響應。

　　6、接口故障: 不識別存儲介質;不能與控制系統連接。

　　7、其他使用問題等。

　　如何避免上述故障?

　　一、確保接地正確。

　　1、必須使用儀器附著的三相交流電源線。

　　2、正確接地可防止對儀器和操作人員有害的靜電。

　　3、不要使用無保護接地導體的引出線，這會導致接地保護失敗。電源線或自耦變壓器。

　　4、使用前一定要檢查交流電源的質量和極性。儀器使用的電壓一般為100V、120V、220V(誤差±10%)或240V(誤差+5%/-10%)。典型的接地電阻值1Ω，零線和地線之間的電壓值1V，必要時可能需要配置不間斷電源[UPS]。

　　二、使用LCR表的注意事項。

　　1、電源

　　為保證操作人員的人身安全，在將電源連接到儀器之前，應檢查電源線。零線。保護地線是否與地面連接，以防止外殼充電。

　　為了保證儀器的安全，在將電源連接到儀器資金時，應檢查儀器的電源是AC220V還是AC110V。因為大多數儀器的電源接口可以選擇AC220V(AC240V)。AC110V(AC110V)。如果您不注意插入錯誤的電源，請燒毀保險或儀器。如果單個保險燒毀，更換保險的標稱電源值不得超過儀器上指示的電流值，否則保險將燒毀儀器。

　　2、預熱

　　接通電源后，應顯示顯示屏。具有自檢功能的儀器應在自檢通過后10分鐘或按說明書規定的時間預熱。

　　3、接線

　　一般來說，LCR表的測量段接口是無端的。分別為：HD(高HS(高電壓)、LS(低電壓)、LD(低電流)、GND(接地端)，每個測試端都有屏蔽層與外殼連接。用于測量的電纜長度應盡可能短，屏蔽電纜更理想。

　　三、遵守防靜電規定。

　　靜電放電(ESD)可能會損壞或損壞電子元件。防靜電工作區必須盡可能多地進行測試。將產生靜電的材料與所有元件至少一米遠。

　　四、檢查溫度和濕度。

　　1、請務必將儀器保存在干凈干燥的環境中。典型的**工作溫度為23°C至-5°C，最好不要超過35°C。

　　2、定期檢查并及時清潔散熱孔和散熱風扇。

　　3、保持工作環境清潔。灰塵可能會因靜電而損壞儀器，風扇上積聚的灰塵有時會導致儀器無法啟動。

　　4、正確連接LCR表(4284A/4285A/E4980A)和偏置電流源42841A，并遵守操作規程。

　　5、不要在未知接線端子上施加直流電壓或電流，否則會損壞KCR表。

　　6、在測量電容器之前，必須確保電容器沒有電荷。

　　7、在連接或斷開被測設備與42841A/LCR表的連接之前，關閉電源。

　　8、夾具42841A/B外不要測試被測器件(DUT)。

　　9、必須通過LCR表前面板上的DCBias按鈕輸出或關閉偏置電流。切斷電流時，不要更換被測設備或電纜。

　　10、在更換被測設備或斷開42841A與LCR表的連接之前，關閉偏置電流。

　　11、關閉偏置電流前，不要關閉LCR表或42841A。

　　12、使用適當的測試夾和補償來實現準確的測量。建議定期清潔LCR表的未知端子和測試夾，以確保測量。

　　13、使用德國指定的存儲卡。例如，4284A存儲卡只提供4284A的特定數據。如果使用其他存儲卡，儀器可能會損壞。除4284A特定數據外，其他數據不能保證，容易丟失。

　　14、加載或保存數據時不要刪除存儲卡。將存儲卡放入存儲卡盒中，以防止污染和ESD。

　　更多關于同惠LCR表的信息，歡迎咨詢安泰測試。
