為什么校準矢量網絡分析儀很重要?

　　在之前的文章中，安泰測試為大家介紹了如何校準矢量網絡分析儀的誤差，今天小編再給大家介紹一下為什么校準是如此的重要：即使再好的測試設備也會存在瑕疵，從而導致測量結果不太理想。這些導致測量誤差的缺陷中，有一些是隨著時間和溫度的變化而可重復和可預測的，并且可以消除，而另一些則是隨機的，無法消除。

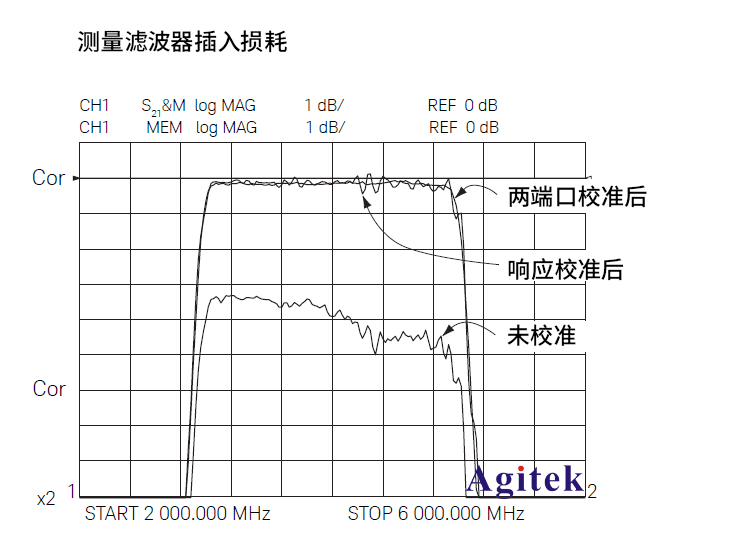

　　誤差修正對測量結果的影響非常顯著。下圖中，如果沒有誤差修正，帶通濾波器的測量結果顯示出相當大的損耗和紋波。經雙端口校準后的跡線消除了系統誤差的影響而更加平滑，并且更準確的表示了被測件 (DUT) 的實際性能。

　　所有測量系統，包括那些使用矢量網絡分析儀的系統，都可能受到三種測量誤差的困擾：

　　? 系統性誤差

　　? 隨機誤差

　　? 漂移誤差

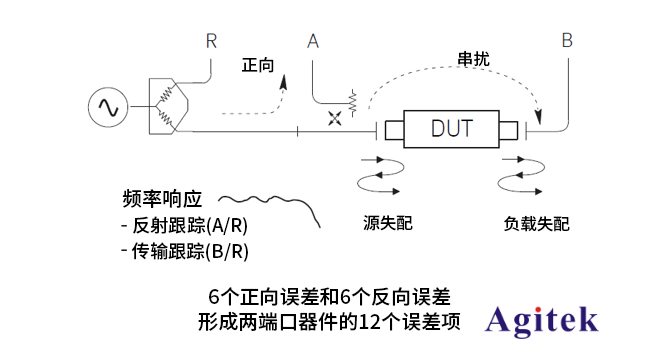

　　系統誤差是由測試設備和測試設置的缺陷引起的。這些誤差不隨時間而變化，它們可以通過校準來表征，并在測量過程中以數學方法來消除。網絡測量中遇到的系統誤差與信號泄漏、信號反射和頻率響應有關。有六種類型的系統誤差：?與信號泄漏有關的方向性和串?dāng)_誤差?與反射有關的源和負載阻抗失配?由測試接收機內的反射和傳輸跟蹤引起的頻率響應誤差( 完整的兩端口誤差模型包括所有六個用于表示正向的誤差和另外的六個反向誤差，總共有十二個誤差項。這就是為什么經常將兩端口校準稱為十二項誤差修正)

　　隨機誤差隨時間而隨機變化。由于它們不可預測，因此無法通過校準將其移除。造成隨機誤差的主要因素包括儀器噪聲(例如IF本底噪聲)、開關可重復性和連接器可重復性等。使用網絡分析儀時，通常可以通過提高源功率、減小IF帶寬或使用多次掃描的跡線平均等方法來降低噪聲誤差。漂移誤差是指經過校準的測試系統的性能發生的變化。這主要是由溫度變化引起的，可以通過額外的校準來消除。漂移率決定了需要額外校準的頻率。但是，通過構建環境溫度穩定的測試環境，通常可以將漂移誤差降至最低。雖然可以指定測試設備在0°C 至+55°C 的溫度范圍內運行，而更可控的溫度范圍(例如 +25°C ± 5°C)可以通過最大限度地減少漂移誤差來提高測量精度，并減少或消除對定期重新校準的依賴。

　　【矢量網絡分析儀多端口校準】

　　網絡分析的早期，幾乎所有測量都集中在2端口S參數上。隨著矢量網絡分析儀VNA功能的擴展，測試功分器、混頻器、差分設備等能力的提升推動了4端口矢量網絡分析儀VNA的發展，多端口測試的需求越來越多。

　　現在，很多元器件集成了多種功能于一體，其端口數量不斷增加，復雜度也越來越高。像智能手機中多頻段操作的射頻前端模塊 (FEM)、MIMO天線，以及用于射頻連接器或電纜組件等高速數字應用的無源互連產品等。

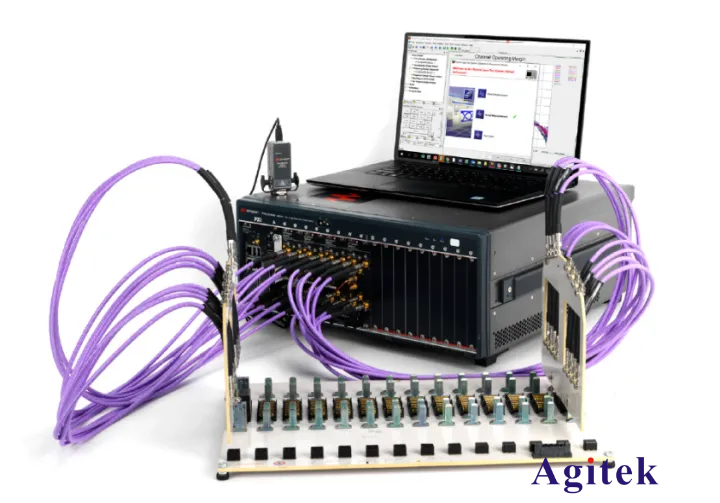

　　作為完成準確、高效的多端口矢量網絡分析儀VNA測試的前提，多端口校準是必要且極具挑戰的。校準多端口VNA測試系統要比校準2端口或4端口VNA更耗時，也更復雜。對于N端口設備，有(N-1)*N/2 條可能的路徑，每條路徑都需要進行相應的2端口校準，些許的疏忽都會造成前功盡棄，因此需要格外注意。

　　【高低溫對網絡分析儀校準的挑戰】

　　隨著自動駕駛、商業航天的興起，被測件會工作在極寬的溫度范圍內，這就要求在不同的溫度條件下對其進行精準、高效的測試，以保證可以正常工作在各種極端環境之中。通常情況會利用熱真空箱來模擬各種不同的溫度環境，被測件置于熱真空箱內，通過電纜與外部的矢量網絡分析儀VNA相連進行測試。最大的挑戰來自于測試線纜在不同溫度環境下會熱脹冷縮，從而導致其電性能會有很大變化，這就需要在不同的溫度條件下重新進行校準，以保證測量的準確。這種傳統的方法費時、費力、可重復性差。

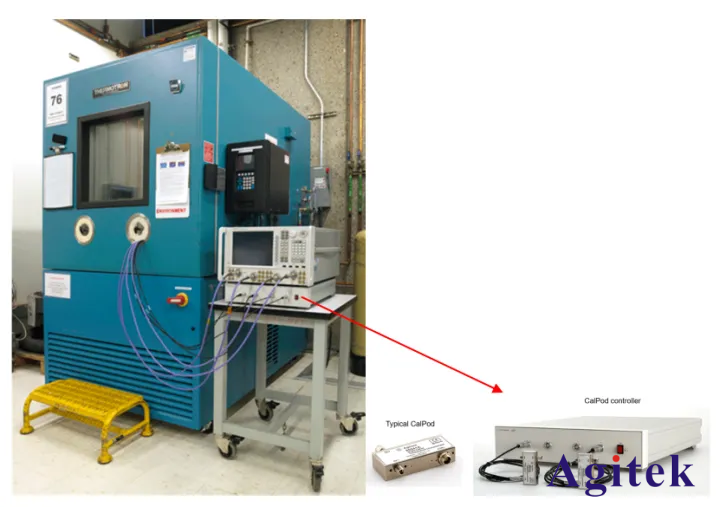

　　Keysight CalPod組件就是在PNA和被測設備之間提供獨特的連接和校準刷新，而無需斷開連接即可完成不同環境溫度條件下的各種測試，只需按一下按鈕，即可進行一次校準并進行重復、快速、輕松的刷新，而無需重復冗長且耗時的校準序列，也無需花時間重新連接校準標準件，更不會因電纜移動或溫度變化而導致測量不準確。
