可編程直流電源在新能源汽車電池模擬器應用

　　一、背景

　　電池是新能源汽車構成的重要一環，無論新能源汽車經過了多少輪發展，電池總是作為固定成員存在的。但是，無論是整車廠，還是零部件廠商，他們?cè)趯?shí)際測試時并不會一直采用真實電池來進行測試。由于電池本身的非一致性且存在-定安全隱患，因此大多數客戶會使用電池模擬器來替代實際電池來完成各種測試。電池模擬器的作用是模擬真實電池的輸出狀態和電池的充放電特性，并可以按用戶的需要，隨時改變電池soC, 放電深度，開路電壓，內阻等條件，快速驗證待測設備在不同電池條件下的響應。新能源電動汽車行業的電機控制器、驅動電機、整車的測試試驗是電池模擬器的典型應用，用于替代動力電池、低成本、精準的測試解決方案。

　　二、推薦產品——IT6000B/C 直流電源

　　在電動汽車的電機及電驅測試中，需要使用直流電源替代動力電池進行供電, 這個直流電源應具有內阻可調、可以雙向工作的能力，且最好能夠模擬實際的動力電池性能參數。艾德克斯為此提供高性能的解決方案。

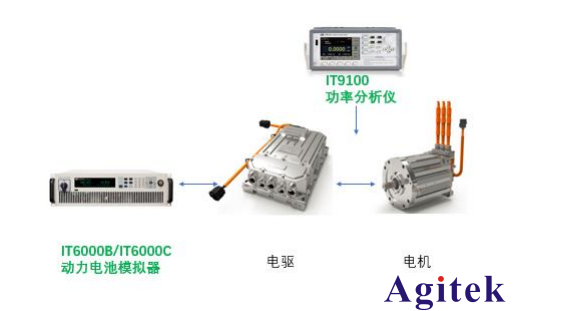

　　電動車電驅電機測試

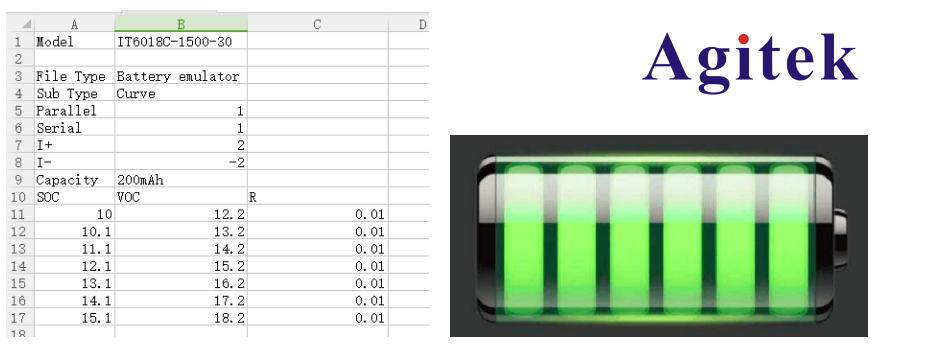

　　IT6000B回饋式源載系統/ IT6000C雙向可編程直流電源具有電池模擬器功能, 不僅可以模擬單節電池的電壓和內阻，還能夠設置多節電池串、并聯參數，以適應各類規格的電池測試。目前市場上已經商業化的動力電池主要包括磷酸鐵鋰電池、錳酸鋰電池和三元材料電池、 鉛酸電池等，還有例如特斯拉采用的就是小型18650圓柱電池，IT6000B/C 內置有典型電池曲線，簡化用戶建模工作。除了內建這些標準電池曲線直接調用之外，還可以自定義特殊電池曲線。目前支持的自 定義參數包括：SOC、單節電池滿電狀態時的電壓值、單節電池空電狀態時的電壓值、單節電池的內阻、單節電池的容量、電池串并聯個數、模擬電池組最大充放電電流。用戶可以在excel表格中進行電池曲線自定義編輯，并以csv格式導入電源，下圖為導入的自定義電池曲線文件。

　　IT6000B/C 自定義電池曲線功能

　　三、拓展功能

　　IT6000B/C同時具備電源和負載兩種特性，并能將能量回饋電網，回饋效率可達 94%，具有節能降耗、綠色環保的突出優勢。非常適合大功率動力電池的模擬測試，為客戶節省電費。另外，為了適應不同電池規格和不同產品的測試需求，IT6000系列直流電源采用光纖并機技術實現功率擴展，并機之后不僅性能不受影響，多臺電源之間能否實現電流均衡，保證了電源長期使用的可靠性和穩定性。

      更多關于可編程直流電源的信息，歡迎咨詢安泰測試。
