如何利用矢量網絡分析儀測量電纜阻抗和損耗
作者：admin
更新時間：2022-11-21
點擊數：
第一步：校準。?
除了待測電纜外，還需要另外一條輔助電纜。我們使用的ZVB8矢量網絡分析儀(下文中稱矢網)有兩個端口：Port1和Port2，測試前需先對這兩個端口和輔助電纜進行校準，讓矢網自動計算補償值和進行錯誤校正。?
步驟：?
1.?矢網上電，將輔助電纜一端連接到一個端口，假設連到Port1。?
2.?取出calibration?kit。calibration?kit有三個校準件：匹配器，短路器和開路器。?
?

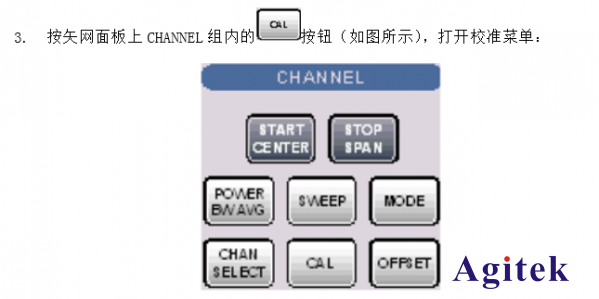

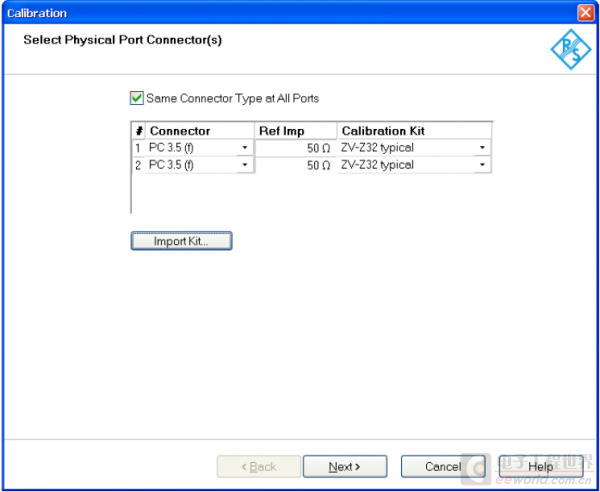

4.?在矢網屏幕右側顯示的菜單中依次點選菜單Start?Cal->Two-Port?P1?P2->TOSM打校準對話框(如圖所示)：?
?

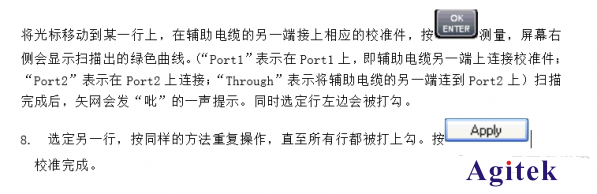

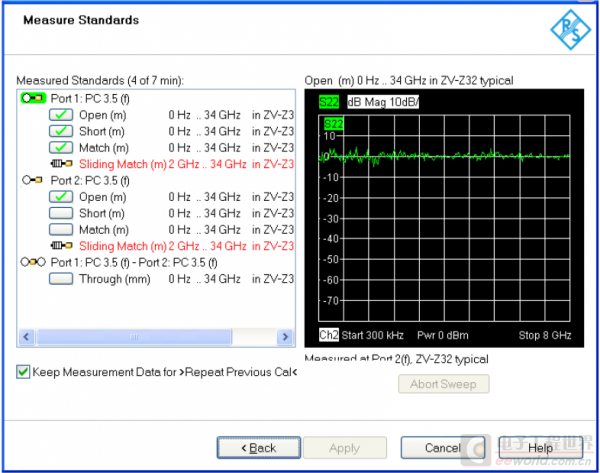

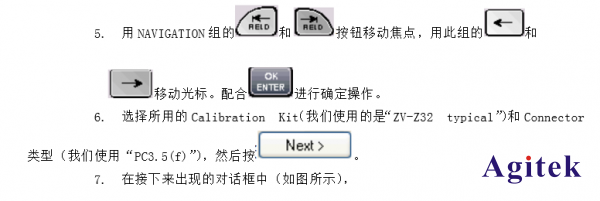

第二步，測量電纜損耗。?

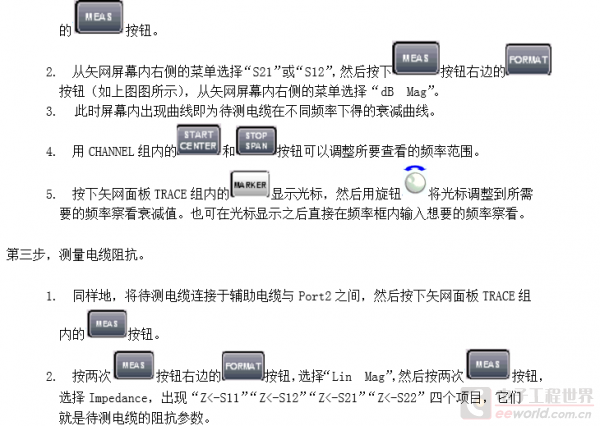

1.?將待測電纜連接于輔助電纜與Port2之間，然后按下矢網面板TRACE組內(如圖所示)?
3.?“Z<-S11”和“Z<-S22”分別為待測電纜兩端的輸入阻抗;而“Z<-S12”和“Z<-S21”
為待測電纜兩個方向的傳輸阻抗，可按照要求進行選擇。?
更多關于矢量網絡分析儀的問題，歡迎咨詢安泰測試：http://www.nfrol.com
