安泰測試詳細為您介紹信號發生器分類

　　信號發生器又稱信號源或振蕩器，是一種產生所需參數的電測試信號的儀器，在生產實踐、科技、通信、廣播、電視、工業、農業、生物醫學等領域中有著廣泛的應用。

　　有許多不同類型的信號發生器，它們有不同的用途和應用。信號發生器的主要類型有:函數發生器、射頻和微波信號發生器、任意波形發生器、數字碼發生器和頻率發生器。

　　下面讓我們來看看它們的特點與區別在哪里。

　　一、函數發生器(Function Generator)

　　函數發生器是一個可以生成簡單重復波形的電子設備，可以用于生產測試、儀器維修和實驗室，還廣泛使用在其它科技領域。內部包括一個電子振蕩器，一個具備生成重復波形的電路。函數發生器可以生成的最常見波形有正弦波、方波、三角波、鋸齒波，這些波形可以是不斷重復的或是單次脈沖的(需要內部或外部的觸發源)。如果頻率高于20kHz，函數發生器往往還具有調制的功能，可以進行調幅、調頻、調相、脈寬調制和VCO控制。函數發生器通常不適合需要低失真或穩定頻率信號的應用，主要還是用于模擬電路。

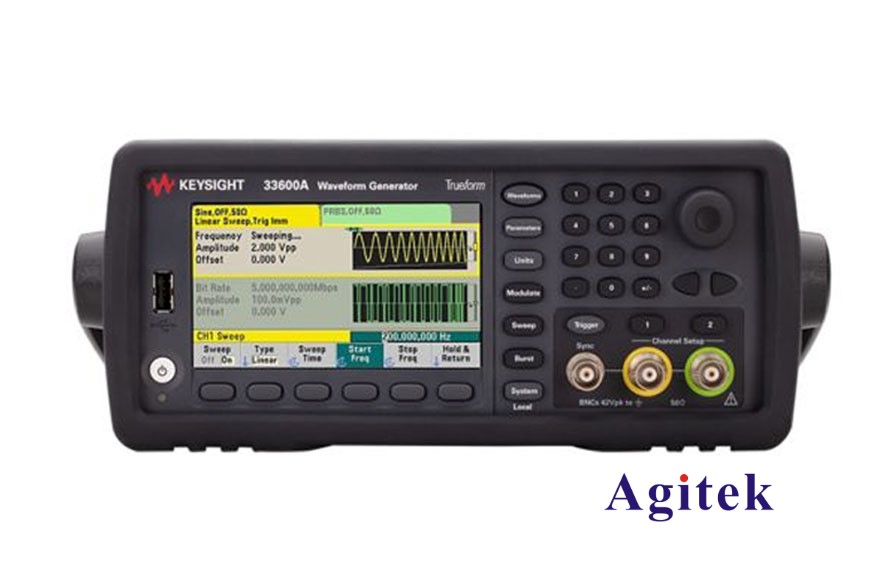

是德科技33621A波形發生器

　　二、射頻和微波信號發生器射頻、任意波形發生器(RF&Microwave Signal Generator)

　　用于測試包括蜂窩通信、WiFi、WiMax、GPS、廣播、衛星通信、雷達和電子戰等各種應用的組件、接收機和系統。射頻和微波信號發生器通常具有相似的特性和能力，但頻率范圍不同。射頻信號發生器通常從幾KHz到6GHz，而微波信號發生器覆蓋的頻率范圍更寬，從1MHz到至少20GHz。有些型號可以實現高達70 GHz的直接同軸輸出，使用外部波導源模塊時可以高達數百GHz。射頻和微波信號發生器可以進一步分類為模擬信號發生器與矢量信號發生器。模擬信號發生器基于正弦波振蕩器的模擬信號發生器(Analog Signal Generator)在數字電l路誕生之前是常見的，至今仍在使用。射頻模擬信號發生器能夠產生連續波音調。輸出頻率通常可以在其頻率范圍內任意調諧。一些型號可以提供各種類型的模擬調制，可能包括AM、FM、相位調制和脈沖調制。另一個常見功能是內置衰減器，它能夠改變信號的輸出功率。取決于制造商和型號，模擬射頻信號發生器的輸出功率范圍可從135到30 dBm。

　　三、矢量信號發生器(Vector Signal Genertor)

　　模擬信號發生器矢量信號發生器隨著數字通信系統的出現，用傳統的模擬信號發生器來測試這些系統是不可能的。這導致了矢量信號發生器的發展。此外，由于現代商業數字通信系統幾乎都基于明確定義的工業標準，因此矢量信號發生器可以根據這些標準產生信號。相比之下，JTRS等軍事通信系統強調健壯性和信息安全的重要性，通常使用專有方法。為了測試這些類型的通信系統，用戶通常創建自己的定制波形，并將它們下載到矢量信號發生器，以創建所需的測試信號。

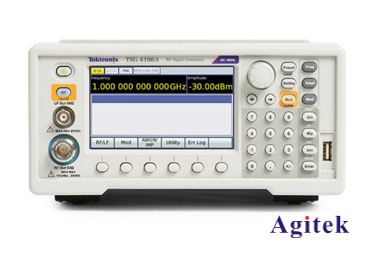

泰克TSG4100A射頻矢量信號發生器

　　四、數字碼型發生器(Digital pattern generator)

　　數字碼型發生器是用來滿足特定數字測試要求的專用工具，其用途是生成具有一定數據格式的滿足各種數字激勵需求的數字信號。

       通過小編的介紹，大家應該對信號發生器的分類有初步了解，如果想要了解更多，歡迎登陸安泰測試進行訪問；http://www.nfrol.com
