使用艾德克斯可編程直流電源測試負電壓供電

　　說起可編程直流電源相信大家都不陌生，可編程直流電源被廣泛的應用于各個行業：**研究所，光伏微電網，汽車電子，激光器，動力電池等等。目前ITECH 最新IT6000系列源載回饋式一體機，電壓最高可達2250V，功率可達1152kW，為業界最高。

　　多數應用中，無論是模擬光伏 IV 曲線輸出，還是汽車電子擾動波形等復雜功能，都以正電壓輸出為主，但其實負電壓供電也是非常常見的應用，本文就直流電源如何實現負電壓輸出，及更復雜的正負電壓連續切換供電的應用提供參考方案。

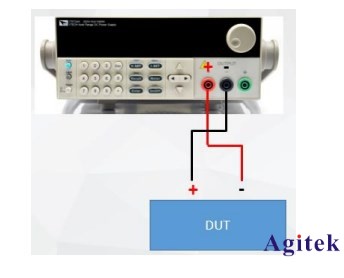

　　案例 1：正負反接到 DUT 兩端實現負電壓

　　通過正負極反接，實現負電壓供電是最直接的方式。如下圖，直流電源正電壓輸出60V，將電源輸出正極接DUT負極，電源輸出負極接DUT正極，則變?yōu)?60V 供電到DUT兩端。

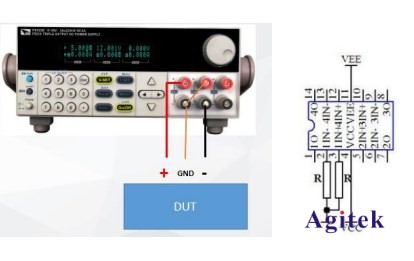

　　案例 2：共地的正負兩路供電

　　有一些待測物是兩路輸入，一路為正一路為負，且兩路輸入共地。則可采用以下接法，比如IT6322B產品經常用于雙電源運算放大器的供電。

　　案例 3：連續切換式正負供電

　　下圖是正負供電切換的示例圖。先為+20V供電，然后-20V供電，連續切換頻率為 1Hz。若采用交流電源供電，交流電源的一般為 45Hz~500Hz 或者10Hz起，無法滿足1Hz需求， 而直流電源更適用于低頻段的波形模擬。但若采用案例1 中的正負極反接方式，無法實現波形的連續切換；若通過MOS管實現正負供電的自動切換，用戶還需為此開發一套外圍的硬件和控制電路，都不是最佳方案。

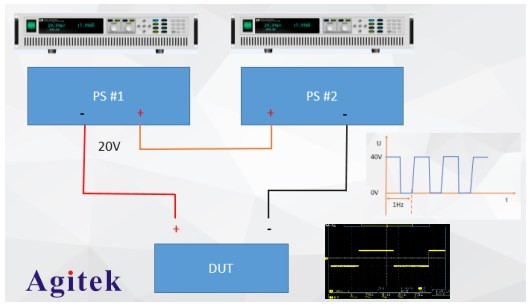

　　推薦方案：通過兩臺電源，兩端正極和正極連接，兩端的負極分別接DUT的正極和負極。其中#1輸出恒定的20V，#2電源通過list編輯0V和40V的1Hz的電壓波形。當#2處于0V level時，則加載在DUT兩端的電壓為-20V；當#2輸出40V時，則加載在DUT兩端的電壓為+20V，并實現連續的正負電壓切換。 一臺作為主輸出時，另外一臺相當于載，允許電流的倒灌，而普通電源不允許電流倒灌，因此以下方案需雙向(source-sink)電源才可滿足。目前ITECH的雙向直流電源有IT6500C和IT6000C系列。

　　負電壓的應用非常廣泛：電解電鍍行業，變壓器，芯片供電及特殊海上能源收集器(用 到案例 3)等ITECH的高性能系列直流可編程電源，功能豐富，應用領域，輕松覆蓋常規及各類嚴苛和特殊的測試應用。
