網絡分析儀的絕對輸出功率是什么?
作者：admin
更新時間：2022-12-01
點擊數：
網絡分析儀絕對輸出功率測量可顯示分析儀輸入端口處的功率。此功率是絕對的：不參照入射功率或源功率(成比率)。當使用對數幅度格式時，與網格的垂直軸關聯的值以dBm(參照1 mW測量的功率)為單位。
0 dBm=1 mW
-10 dBm=100 mW
+10 dBm=10 mW
當使用線性幅度格式時，與網格的垂直軸關聯的值以瓦特(W)為單位。
為什么要測量網絡分析儀絕對輸出功率?
如果必須將放大器的輸出量化為絕對功率，您應測量絕對輸出功率，而不應執行成比率相對功率測量。例如，在進行增益壓縮測量期間，您通常還應測量絕對輸出功率。此測量可顯示放大器輸出的絕對功率，其中發生了1-dB壓縮。1、精度注意事項
應根據需要充分衰減放大器的輸出功率。輸出功率太高會導致以下結果：2、損壞分析儀接收機
超過分析儀接收機的輸入壓縮電平，從而導致測量結果不準確。放大器輸出功率的衰減可以使用衰減器或耦合器來實現
在各個溫度下，放大器的響應方式可能截然不同。測試工作應在放大器處于所需工作溫度時執行。
3、如何測量絕對功率
要測量網絡分析儀絕對輸出功率，請執行以下操作：1、預設分析儀。
2、選擇無比率功率測量(接收機B)。
3、將分析儀的源功率設置為0 dBm。
4、選擇外部衰減器(如果需要)，以使得放大器的輸出功率充分衰減，避免導致接收機壓縮或分析儀端口-2損壞。

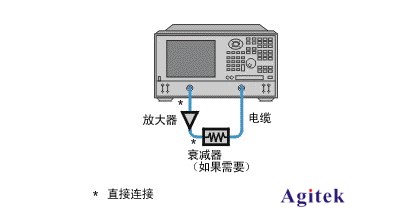

5、按照下圖所示連接放大器，并提供直流偏置。
6、選擇適用于被測放大器的分析儀設置。
7、移除放大器并將測量端口連接到一起。將數據存儲到內存。對放大器進行測量時，如果要使用衰減器和電纜，請務必將它們添加到測試設置中。
8、將儀器狀態保存到內存。
9、重新連接放大器。
10、選擇數據數學運算函數數據/內存。
11、縮放顯示的測量結果，以便獲得最佳查看效果；并使用游標測量所需頻率下的絕對輸出功率。
12、打印數據或將其另存到磁盤。
以上就是網絡分析儀的絕對輸出功率是什么的介紹，更多信息歡迎關注安泰測試，會不斷更新新的資訊。
