使用頻譜分析儀測量噪聲系數的步驟

　　頻譜分析儀和信號分析儀這兩個術語經常可以互換使用，但兩者在功能和性能上有所不同。現在的分析儀可以在頻域、時域、調制域進行更全面的信號分析，用“信號分析儀”來形容更準確。那么怎么使用頻譜分析儀測量噪聲系數呢？和安泰測試小編一起看看吧。

　   怎樣使用頻譜分析儀、前置放大器和信號發生器測量噪聲系數?

　　只用頻譜分析儀和前置放大器，就能作許多噪聲系數測量。只需用頻譜分析儀、前置放大器和信號發生器，就能覆蓋被測器件的頻率。這種方法的精度比需要校準噪聲源的Y因子技術的精度低，并且它相當于分析器在感興趣的頻率處的幅度精度。測量步驟如下:

　　1、 把信號發生器和頻譜分析儀設置為所測噪聲系數的頻率，測量器件的增益。把該值標為Gain(D)。

　　2、 同樣方法測量前置放大器增益。把該值標為Gain(P)。

　　3、 斷開頻譜分析儀的任何輸入，并將輸入衰減器設置為0dB。前置放大器輸入沒有連接。將其輸出連接到頻譜分析儀的輸入。進行這種連接時，您會看到分析儀顯示的平均噪音水平增加。

　　4、 把被測器件的輸入接至其特性阻抗，把輸出接到前置放大器輸入。此時分析儀顯示的噪聲級應增加。

　　5、 把頻譜分析儀視頻帶寬(VBW)設置為分辨率帶寬的1%或更低。按標記功能(MKR FCTN)鍵，然后按Noise Marker On軟鍵。把標記放置在所要測噪聲系數的頻率上。讀以dBm/Hz為單位的標記噪聲功率密度讀數，把它標為Noise(O)。

　　6、 然后計算被測器件的噪聲系數NFig：NFig = Noise(O) - Gain(D) - Gain(P) + 174 dBm/Hz。

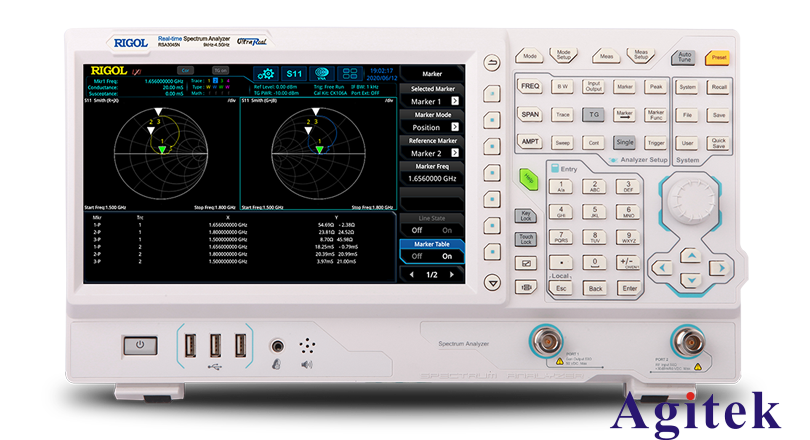

普源實時頻譜分析儀RSA3000系列

　  頻譜分析儀在零掃寬能夠測得的最快脈沖上升時間是多少?

　   測得的上升時間一般不會超過頻譜分析儀的最佳上升時間。分析儀的上升時間由下面這個公式來確定：

　　Tr = 0.66/max RBW

　　其中RBW為分辨率帶寬。

　　例如，在 PSA (E4440A、E4443A、E4445A、E4446A或E4448A）中，RBW最大值為8 MHz。因此，最快的上升時間為：

　　0.66/8 E6 = 82.5 nS

　   然而，RBW過濾器帶寬誤差為± 15%，額定值(中心頻率= 3 GHz)，因此上升時間范圍在71.7 nS到97 nS之間。

      以上就是使用頻譜分析儀測量噪聲系數的步驟介紹，想了解更多信息，歡迎登陸安泰測試。
