頻譜分析儀和示波器的四大區別

　   頻譜分析儀(頻譜儀)是研究電信號頻譜結構的儀器，用于信號失真度、調制度、譜純度、頻率穩定度和交調失真等信號參數的測量，可用以測量放大器和濾波器等電路系統的某些參數，是一種多用途的電子測量儀器。今天安泰測試小編為大家介紹一下頻譜分析儀和示波器的區別。

      區別1：實時帶寬

　　對于示波器來說，帶寬通常是它的測量頻率范圍。頻譜分析儀有帶寬定義，如中頻帶寬和分辨率帶寬。

　　對于頻譜分析儀來說，最終模擬中頻的帶寬通常可以作為其信號分析的實時帶寬。頻譜分析的實時帶寬大多只有幾MHz，更寬的實時帶寬通常是幾十MHz。當然，目前帶寬最寬的FSW頻譜分析儀可以達到500 MHz。示波器的實時帶寬是其實時采樣的有效模擬帶寬，一般為幾百MHz，高帶寬可達幾千兆赫。

　　區別2：動態范圍

　　動態范圍指數隨其定義而變化。在許多情況下，動態范圍被描述為儀器測量的最大信號和最小信號之間的電平差。當測量設置改變時，儀器測量大信號和小信號的能力是不同的。比如頻譜分析儀的衰減設置不同時，測量大信號產生的失真也不一樣。這里我們討論的是儀器同時測量大信號和小信號的能力，即在不改變任何測量設置的情況下，示波器和頻譜分析儀在適當設置下的最佳動態范圍。

　　對于頻譜儀來說，在不考慮近端噪聲和相位噪聲等雜散的情況下，平均噪聲水平、二階失真和三階失真是制約動態范圍的最重要因素。基于主流光譜儀的技術指標，理想的動態范圍約為90dB(受二階失真限制)。

　　由于大多數示波器受到其AD有效采樣位數和噪聲基底的限制，傳統示波器的理想動態范圍通常小于50dB。(對于R&S RTO示波器，在100KHz RBW時，動態范圍可高達86dB)

　　從動態范圍來看，頻譜分析儀優于示波器。不過這里需要指出的是，對于常見信號的頻譜分析來說也是如此。但是示波器的頻譜是同一個幀數據，頻譜分析儀的頻譜大多數情況下不是同一個幀數據，所以對于瞬態信號，頻譜分析儀不一定能測出來。而示波器發現瞬態信號(信號滿足動態范圍時)的概率要大得多。

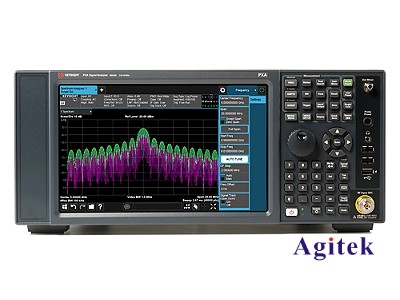

是德科技X系列信號分析儀

　　區別3：靈敏度

　　這里討論的靈敏度是指示波器和頻譜分析儀能測試的最小信號電平。該指標與儀器設置密切相關。

　　對于示波器來說，當Y軸設置到最靈敏的位置時，示波器能測試的最小信號通常是1mV/div。拋開端口不匹配等因素，示波器信號通道產生的噪聲和軌跡不穩定產生的噪聲是制約示波器靈敏度的最重要因素。

　　區別4：功率測量準確度

　　對于頻域分析來說，功率測量準確度是非常重要的技術指標。無論是示波器還是頻譜儀，對功率測量準確度的影響量都是非常多的，下面分別列出其主要的影響量：

　　對于示波器來說，功率測量準確度的影響量有：端口不匹配引起的反射、垂直系統誤差、頻率響應、AD量化誤差、校準信號誤差等。

　　對于頻譜儀來說，功率測量準確度的影響量有：端口不匹配引起的反射、參考電平誤差、衰減器誤差、帶寬轉換誤差、頻率響應、校準信號誤差等。

       以上就是頻譜分析儀和示波器的四大區別的介紹，你了解了嗎？這里只介紹了一部分，想了解更多的信息，歡迎登陸安泰測試。
