關于頻譜分析儀的25問（上）
1. 頻譜儀的分辨率是怎么獲得的呢?
在頻譜儀上要區分兩個相鄰的信號，需要把RBW設置到合適的值。這個RB是通過頻譜分析儀里面的濾波器實現的。為了獲得10Hz到10Mhz的RBW，頻譜儀一般使用三種濾波器，覆蓋不同的RBW。分別為模擬濾波器，數字濾波器，FFT。
2. 為什么頻譜分析儀沒有信號的相普源實時頻譜分析儀RSA3000系列位信息呢?
FFT的結果中包含了信號的相位信息。但是在頻譜儀的測試結果中，只能看到幅度結果，找不到被測信號的相位信息。即使是正弦波也沒有。這是因為，在IF濾波器后面跟著包絡檢波器，所以只保留了信號的幅度特性，而相位特性則丟失了。
3. 測試正弦信號時，為什么VBW設置的再小，信號幅度也不會有變化呢?
包絡檢測器的后面為視頻濾波器(video filter)，它定義了視頻帶寬(VBW)。視頻濾波器濾除信號中的噪聲中，可以平滑顯示的跡線、使顯示穩定。正弦信號的包絡恒定，所以經過包絡檢波器后，得到的是直流，所以視頻濾波器的帶寬大小不會影響信號幅度，即減小VBW的值，不會對其正弦信號的幅度產生影響。
4. 如果掃描時間(sweep time)被設置的太小會怎么樣?
掃描時間與濾波器的瞬態響應有關。如果掃描時間被設置的太小，中頻濾波器或視頻濾波器無法達到穩定狀態，從而導致幅度損失和信號顯示失真(頻率偏移)。 為了避免由于掃描時間短而導致的測量誤差，頻譜儀在正常工作模式下，是將分辨率帶寬，視頻帶寬，掃描時間和span聯動。四者之間，改變其中一個，剩下的三個會跟著改變。在進行手動設置時，如果最小掃描時間沒有滿足，頻譜儀通常會顯示警告，比如UNCAL警告。

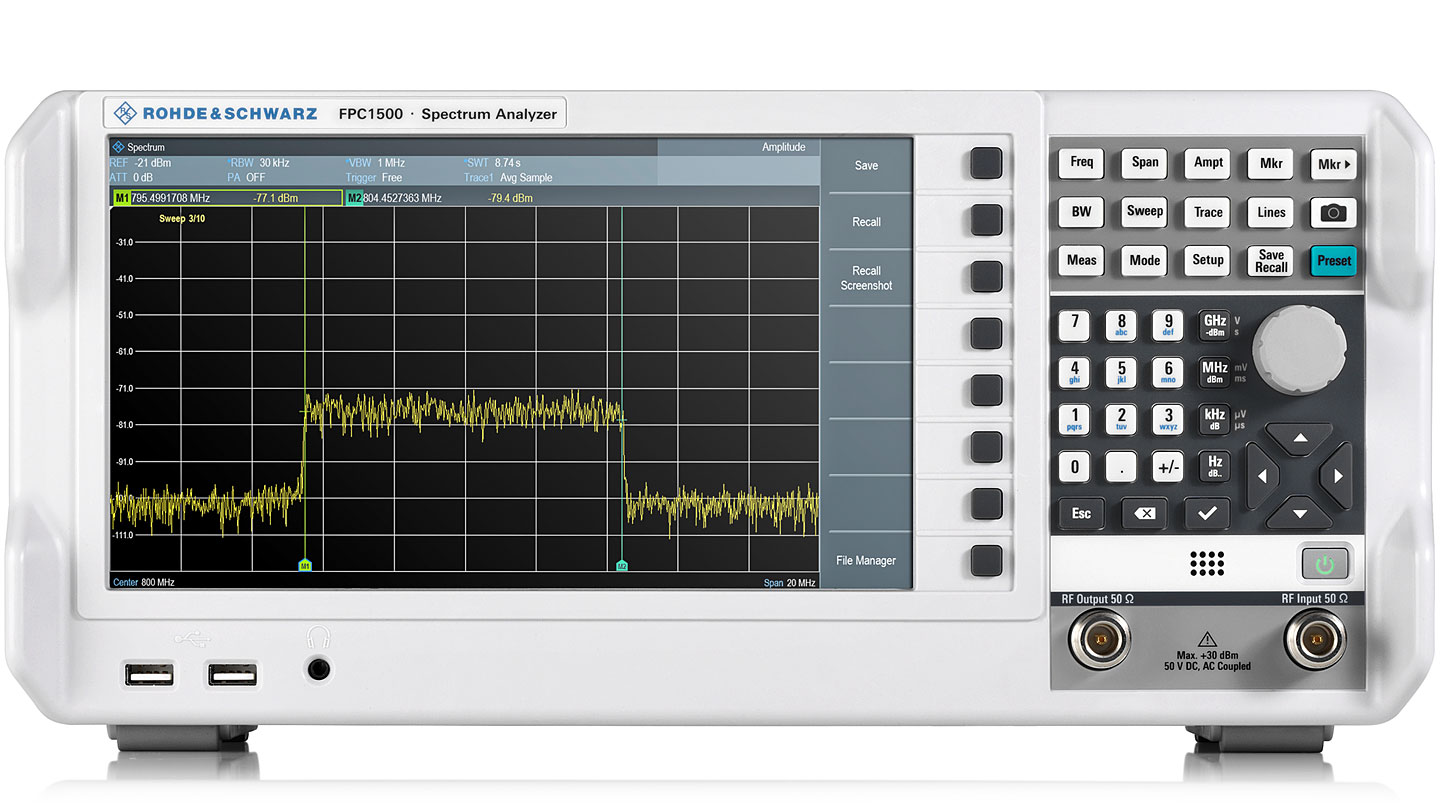

羅德與施瓦茨FPC1500頻譜分析儀
5. 怎么確認DUT的三階互調產物的幅值沒受混頻器本身的影響?
頻譜儀自身也會有非線性特性，這主要是由頻譜儀內部的混頻器和放大器產生。而頻譜分析儀前端的衰減器基本不產生互調產物。頻譜分析儀自身的互調產物會受衰減器的設置值的影響，但是DUT的互調產物不會。所以如果調節混頻器的衰減值時，三階互調產物的值保持恒定，那就說明所測到的DUT的互調產物的幅度是正確的。
6. 頻譜儀射頻輸入口的DC voltage是指什么?
對于工作在DC-coupled模式的頻譜分析儀，該值對應于混頻器能承受的最大直電源。大小通常為0V。對于工作在AC-Coupled模式的頻譜分析儀，該值對應于頻譜分析儀輸入處耦合電容器的介電強度。大小通常為50V。
7. 使用RMS檢波器的時候，需要注意什么?
不管輸入信號的時間特性，RMS檢測器均能夠測量其實際功率。RMS檢波器不允許通過減小視頻帶寬或者多條跡線求平均來平滑曲線。在使用RMS檢波器時，VBW需要至少是RBW的3倍，以避免視頻電壓平均，因為這會導致類似噪聲的信號權重不足，從而導致信道功率過太低。。數字調制信號類似于噪聲信號，對該種信號進行信道功率測量時，第一選擇為RMS檢波器。選用sample檢波器，還需要費心換算。
8. 使用sample檢波器的時候，需要注意什么?
Sample檢波器，與RMS檢波器不同，它是從分配給pixel的樣本中選擇一個值進行顯示。所以如果要顯示的SPAN遠大于分辨率帶寬(SPAN/ RBW>頻率軸上的像素數)，信號可能無法以正確顯示。在測量高斯噪聲時，使用sample檢波器時，其顯示的跡線大約在噪聲引起的IF信號包絡的平均值附近變化。該平均值比RMS值低1.05 dB。如果對數電平顯示模式下且VBW
9. 什么時候用頻譜儀的average功能?
頻譜儀的average功能，可以通過對多次測量(掃描)進行平均，以平滑顯示的跡線。用戶可以輸入要平均的掃描數。但是有時候，這種平均方法會導致結果與使用窄帶視頻濾波器時的結果不同。當使用sample檢波器時，在對數電平顯示模式下，顯示的平均值比實際值低1.45 dB。在線性電平顯示模式以及大視頻帶寬(VBW≥10·RBW)的情況下，可以獲得真實的平均值。對于RMS檢測器，在線性模式或對數電平模式下均不允許軌跡平均。
10. 頻譜儀的marker function重要不?
現代光譜分析儀使用LCD顯示器來顯示記錄的光譜。因此，電平和頻率顯示的分辨率都受到象素限制。所以頻譜儀都使用marker function來進行突破該限制，以高的分辨率確定結果。

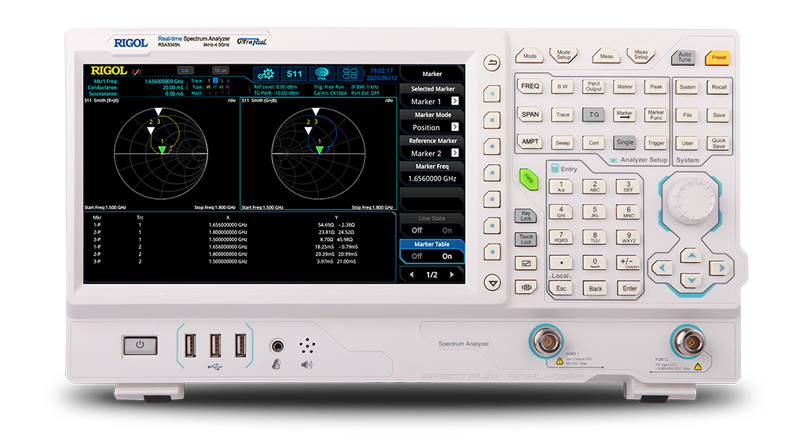

普源實時頻譜分析儀RSA3000系列
11. 掃描時間(sweep time)和RBW、VBW之間的關系
頻譜儀的最大允許的掃描速度受IF濾波器和視頻濾波器的瞬態響應限制。如果VBW大于RBW，RBW降低N倍，則所需的最小掃描時間將增加N的平方倍。如果VBW小于RBW，所需的最小掃描時間受視頻濾波器的瞬態響應影響。將視頻帶寬減小N倍會導致掃描時間延長N倍。
12. 參考電平和衰減器的設置
參考電平是指頻譜儀要顯示的最大信號電平，即其屏幕上頂格的那個。RF衰減值和IF增益會根據參考電平自動調整。為了避免大信號輸入引起混頻器及后續電路的非線性，需要設置RF衰減器的值。前端衰減器的大小會影響頻譜儀的小信號識別，所以需要合理設置。同時，為了獲得對數放大器和包絡檢波器(模擬IF濾波器)或A / D轉換器(數字IF濾波器)的總動態范圍，需要調整IF放大器的增益。
以上就是關于頻譜分析儀的25問中的一部分，還有另外一部分我們放在下一篇講。想要了解更多關于頻譜分析儀的詳情，歡迎登陸安泰測試：http://www.nfrol.com
