對比功率放大電路與電壓放大電路的區別

　　很多人經常會在后臺咨詢小編功率放大器和電壓放大器的區別有哪些？今天就來為大家科普一下功率放大器和電壓放大器的知識內容，希望大家下次能夠區分，并且可以正常地選擇和使用功率放大器。

　　圖：功率放大電路與電壓放大電路對比

　　功率放大器和電壓放大器的區別是什么意思?

　　其實，本質上功率放大器和電壓器是沒有分別的，因為它們只是強調的輸出量不同。電壓放大器通常側重的指標是電壓，而功率放大器一般側重的參數是功率，在不考慮失真的情況下所輸出的功率或者電壓都是通過放大器進行輸出。

　　放大電路一般是用來增強電壓幅度或者功率幅度，因此相對應的不同的功率放大器廠家對產品的叫法也就有電壓放大器和功率放大器的區別。但是無論放大器放大哪種電路，實際使用時負載都存在電流電壓和功率的。所以功率放大器和電壓放大器只是叫法和強調的不同，實際上它們的原理和作用還是相同的。

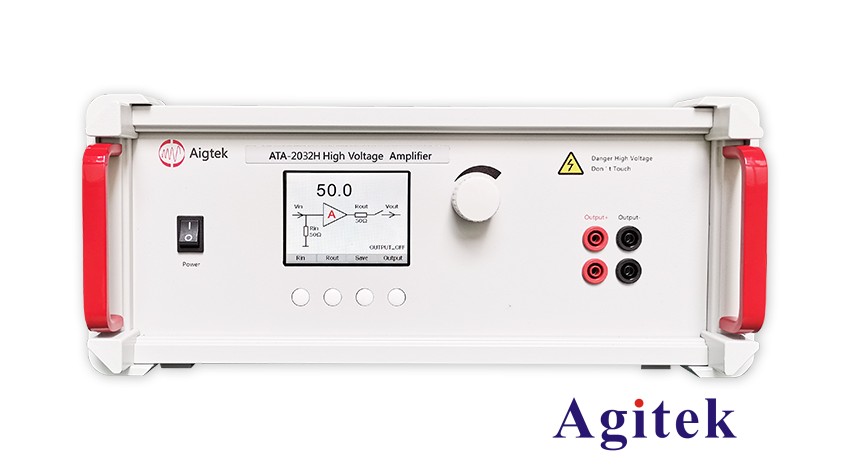

ATA-2032高壓放大器

　　電壓放大器和功率放大器的相同與區別：

　　1、功能和基本要求

　　電壓放大電路的功能作用是放大信號電壓，有較高的電壓增益;

　　功率放大電路的功能作用是能向負載輸出足夠大的功率，有足夠大的功率增益。

　　2、有源器件的工作狀態

　　電壓放大電路是有足夠大的靜態偏置電流，導通角為360°，工作于甲類一般是小信號;

　　功率放大電路的靜態電流一般是零或很小，導通角為180°或略大于180°，工作于乙類或甲乙類，大信號工作。

　　3、電路形式

　　電壓放大電路是由各種基本放大電路、差動放大電路、集成運放組成的電路等，耦合方式主要有阻容耦合和直流耦合;

　　功率放大電路是由單管功放、推挽功放等組成，耦合方式有直接耦合、變壓器耦合、電容耦合等。

　　4、主要性能指標及研究重點

　　電壓放大電路的性能指標有放大倍數、輸入電阻、輸出電阻、頻率特性，研究重點是Q點擊主要性能指標;

　　功率放大電路的性能指標有輸出功率、能量轉換效率、管子功耗、電源功耗，研究重點是主要性能指標i功放管的保護。

　　5、分析方法

　　電壓放大電路采用的分析方法是靜態工作點估算法和小信號模擬分析法;

　　功率放大電路采用的分析方法是圖解法。

       以上就是對比功率放大電路與電壓放大電路的區別，更多信息，歡迎登錄安泰測試進行了解。
