普源rigol示波器使用中的常見疑惑

　　一、為什么測1kHz方波出現重影現象?

　　因?yàn)橐恢芷趦?nèi)出現多個符合觸發條件的信號，示波器在不同位置觸發，波形重疊。通過調整觸發釋抑為周期稍小值可以改善。

　　普源rigol示波器的觸發釋抑的作用是：根據用戶設定的釋抑時間，進行延時觸發。主要針對一個周期內有多個符合觸發條件的信號，設置觸發釋抑時間后，di一個滿足條件的點不會被觸發，經過釋抑時間后滿足觸發條件的點才會被觸發。這樣就可以根據用戶的需要，進行定點觸發波形了。

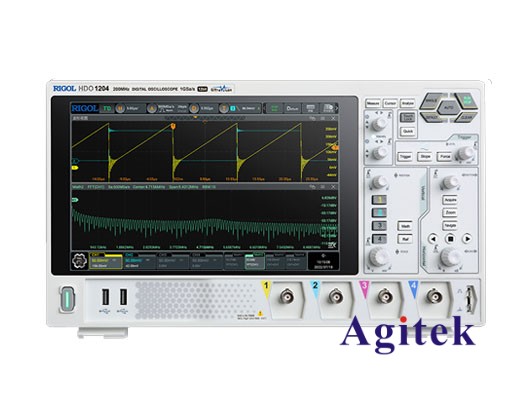

普源DHO1000 系列數字示波器

　　二、怎樣應用RIGOL數字示波器觀測一段時間的波形?

　　示波器不能一直連續的去捕獲波形并保存下來，如果在自動的模式下，示波器是不停的刷新波形數據的。

　　如果需要捕獲一段時間內信號的連續波形。

　　您可以按照下面的步驟設置：

　　1、將存儲深度設置到zui高，

　　2、將時基調到合適的檔位，根據您要觀測的時間來設置，例如您想觀察1S的時間，那么將時基設置到100ms/Div,這時整個屏幕上的時間就是100ms*14格(DS2000)=1.4s.

　　3、將觸發方式選為單次觸發。當波形滿足觸發條件后，波形被捕獲并穩定顯示在屏幕上。

　　三、為什么測試一個方波時，示波器會顯示正弦波?

　　1、波器上查看方波的用戶可能會查看相同頻率的正弦波來代替方波，此情況不一定代表示波器發生故障，而是方波本身的組成高頻諧波分量的影響。

　　為了更好地理解這一方面，必須更好地理解諧波對波的影響。

　　例如，25MHz方波將被視為DS1052E(50 MHz示波器)上的25MHz正弦波，盡管實際方波本身低于示波器的頻率帶寬上限，其諧波分量已經超出示波器的3分貝(dB))高頻截止點。由于這種自然截止，方波的主要諧波分量超出了二次諧波分量(2*25=50 MHz)，自然被濾除。然而，3次和5次諧波分量分別為75MHz和125MHz中心頻率。這些組件自然遠大于方波的25MHz組件，遠遠高于示波器的帶寬上限。

　　為了查看示波器上的方波信號，方波的三次和四次諧波分量必須不超出示波器的帶寬上限

　　2、示波器測量直流電源時，需要探頭尖接直流電源正極，鱷魚夾接直流電源負極。若鱷魚夾接地時測量結果為50Hz正弦波。

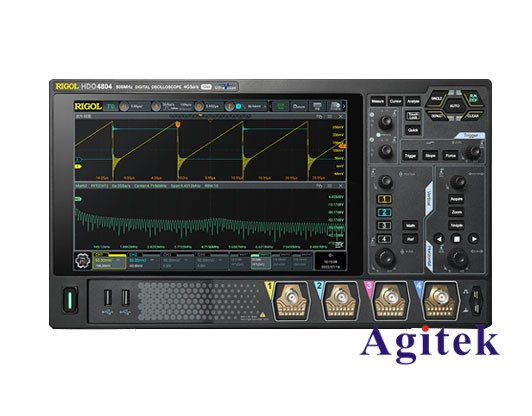

普源DHO4000系列數字示波器

　　四、如何設置示波器外部觸發功能?

　　在示波器上找到EXT TRIG通道用BNC線連接，按MENU-信源選擇-EXT選擇該類觸發信源(EXT、EXT/5(連接器接入的信號衰減5倍))后，旋轉觸發LEVEL可以在-800 mV至+800 mV的范圍內設置觸發電平。

　　五、在DS系列示波器上使用什么數據集大小來計算FFT?

　　在我們的舊示波器上，使用顯示的數據集計算FFT。DS1000E/D/B/CA系列示波器=600個數據點

　　我們的新儀器使用更多：

　　DS2000，DS4000和DS6000示波器使用波形中的2048個數據點來計算FFT。

　　當使用新的MEMORY FFT模式時，DS1000Z更新為在其FFT中包含16384個點。

　　MSO500070008000示波器使用波形中的1M點來計算。
