信號發生器使用方法及注意事項

　　對于工程師來說信號發生器是常用的通用儀器之一，是電子工程師信號仿真實驗的最佳工具，在許多領域都有廣泛的應用，安泰小編整理了一些關于函數信號發生器的使用方法以及注意事項，希望可以給您的實際操作帶來幫助。

　　1.使用方法

　　使用前請先檢査電源電壓是否為220V，正確后方可將電源線插頭插入本儀器后面板電源插座內。

　　1) 開機：插入220V交流電源線后，按下面板上的電源開關，頻率顯示窗口顯示“1642”，整機開始工作。

　　2)函數信號輸出設置。

　　①頻率設置：按動頻率檔位換檔鍵(RANGE)，選定輸出函數信號的頻段，調節頻率微調旋鈕(FREQ)至所需頻率。調節時可通過觀察頻率顯示窗口得知輸出頻率，如圖8-29所示。

　　②波形設置：按動波形選擇按鍵(WAVE),可依次選擇正弦波、矩形波或三角波，此時示波器屏幕上將分別顯示正弦波、方波、三角波。如圖8-30所示。

　　③幅度設置：調節輸出幅度調節旋鈕(AMPL),通過觀察幅度顯示窗口，調節到所需的信號幅度，如圖8-31所示。若所需信號幅度較小，可按動衰減選擇按鍵(ATT)來衰減信號幅度如圖8-32所示。

　　④對稱性設置：調節對稱性(占空比)調節旋鈕(DUTY)可使輸出的函數信號對稱度發生改變。通過調節可改善正弦波的失真度，使三角波調頻變為鋸齒波，改變矩形波的占空比等對稱特性。

　　⑤直流偏置設置：通過調節直流抵補(直流偏置)調節旋鈕(DCOFFSET),可使輸出信號中加入直流分量，通過調節可改變輸出信號的電平范圍。

　　⑥TTL信號輸出：由TTL輸出插座(TTL)輸出的信號是與函數信號輸出頻率一致的同步標準TTL電平信號。

　　⑦功率信號輸出：由功率輸出插座(POWOUT)輸出的信號是與函數信號輸出完全一致的信號，當頻率在0.6Hz~200kHz范圍內時可提供5W的輸出功率，如頻率在第7檔時，功率輸出信號自動關斷。

　　⑧保護說明：當函數信號輸出或功率信號輸出接上負載后，出現無輸出信號，說明負載上存在有高壓信號或負載短路，機器自動保護，當排除故障后儀器自動恢復正常工作。

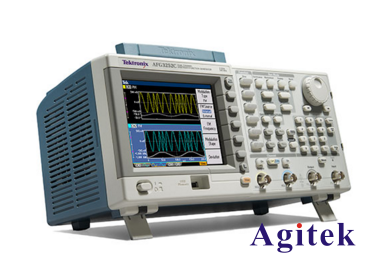

AFG3252C 函數/任意信號發生器

　　3)頻率測量。

　　①內測量：按動計數器功能選擇按鍵(FUN)，選擇到內測頻狀態，此時“INT”指示燈亮起，表示計數器進人內測頻狀態，此時頻率顯示窗口中顯示的為本儀器函數信號輸出的頻率。

　　②外測量：外測量頻率時，分1Hz~10MHz和10~1000MHz兩個量程，按動計數器功能選擇按鍵，選擇到外測頻狀態，“EXT”指示燈亮起表示外測頻，測量范圍為lHz~10MHz;“EXT”與“1GHz”指示燈同時亮起表示外測高頻率，測量范圍10~1000MHz。測量結果顯示在頻率顯示窗口中。若輸人的被測信號幅度大于3V時，應接通輸人衰減電路，可用外測頻輸人衰減鍵(ATT)進行衰減電路的選通，外測頻輸入衰減指示燈亮起表示外測頻輸人信號被衰減20dB。外測頻為等精度測量方式，測頻閘門自動切換，不用手動更改。

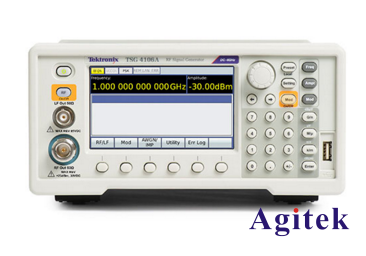

TSG4100A 射頻矢量信號發生器

　　2.使用中的注意事項：

　　1)本儀器采用大規模集成電路，調試、維修時應有防靜電裝置，以免造成儀器受損。

　　2)請勿在高溫、高壓、潮濕、強振蕩、強磁場士強輻射、易爆環境、防雷電條件差、防塵條件差、溫濕度變化大等場所使用和存放。

　　3)請在相對穩定環境中使用，并提供良好的通風散熱條件。校準測試時，測試儀器或其他設備的外殼應良好接地，以免意外損害。

　　4)當熔絲熔斷后，請先排除成因故障。注意!更換熔絲以前，必須將電源線與交流市電電源切斷，把儀表和被測線路斷開、將儀器電源開關關斷，以避免受到電擊或人身傷害。并僅可安裝具有指定電流、電壓和熔斷速度等額定值的熔絲。

　　5)信號發生器的負載不能存在高壓、強輻射、強脈沖信號，以防止功率回輸造成儀器的永久損壞。功率輸出負載不要短路，以防止功放電路過載。當出現顯示窗顯示不正常、死機等現象出現時，只要關一下機重新啟動即可恢復正常。

　　6)為了達到最佳效果，使用前請先預熱30min。

　　7)非專業人員請勿擅自打開機殼或拆裝本儀器，以免影響本儀器的性能，或造成不必要的損失。

       以上就是信號發生器使用方法及注意事項的介紹，歡迎登錄安泰測試進行咨詢。
