使用普源示波器DHO4000系列測試電池的瞬態能量

　　普源DHO4000系列數字示波器是針對最廣泛的主流數字示波器市場的設計、調試、測試的需求而設計的數字示波器。搭載 RIGOL 全新自研半人馬座芯片組，實現了 1,500,000 次/秒波形捕獲率(Ultra AcquireMode)、500 Mpts 存儲深度、12 bit 分辨率、優秀的本底噪聲性能和垂直測量精度，能滿足更高精度的測量需求，為用戶帶來超凡的測試測量體驗。

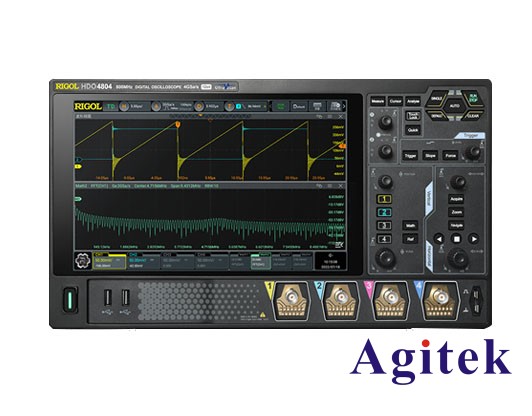

普源DHO4000系列數字示波器

　　產品特點

　　? 搭載 RIGOL 全新自研半人馬座芯片組

　　? 超低本底噪聲，最低可達 18 μVrms

　　? 全系列提供 12 bit 硬件高分辨率[1]

　　? 可選 200/400/800 MHz 模擬帶寬，4 個模擬通道，1 個外觸發通道

　　? 最高 4 GSa/s 實時采樣率

　　? 最大 500 Mpts 存儲深度(選配)

　　? 高達 100 μV/div 的垂直靈敏度

　　? 提供凝時獲取模式(Ultra Acquire Mode)，最高 1,500,000 wfms/s

　　? 10.1 英寸 1280*800 高清觸控顯示屏

　　? 全新 Flex knob，帶來更人性化的交互體驗

　　? 全系標配光電編碼器，有效提高產品使用壽命

　　? 全系標配 USB Device&Host，LAN，HDMI 接口

　　? 支持電池包供電，隨時隨地，測量不設限

　　? 支持在線版本升級功能

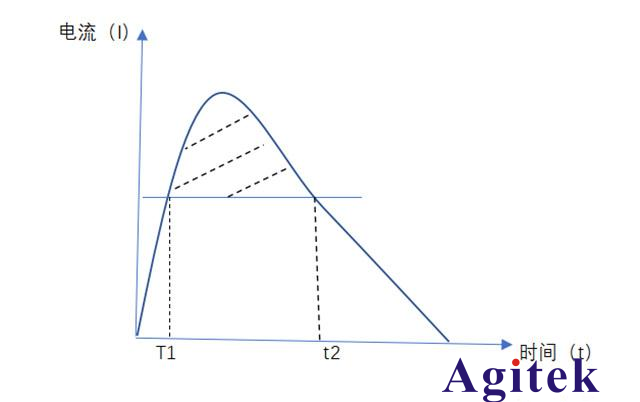

　　瞬態能量測試概念：在規定的時間內，被測產品瞬間釋放了多少能量。如下圖的陰影部分面積。

　　介紹完DHO4000系列，那么如何通過普源示波器去測試瞬態能量?

　　下面我們進行一個模擬測試。

　　模擬帶寬70MHz，100MHz，200MHz，350MHz，500MHz

　　實時采樣率最高2GSa/s

　　存儲深度可達200Mpts/ch

　　波形捕獲率達500,000wfm/s

　　儀器主要設置

　　首先，要得到瞬態能量，我們應該知道哪些參數呢?

　　根據能量的公式：

　　我們需要知道電壓、電流、以及我們想要觀察的時間段dt。

　　這些參數如何得到呢，下面我們通過示波器來一一得到以上參數。

　　通道C1，設置為電壓測量

　　通道C2，設置為電流測量(需要一根電流探頭)

　　這樣我們就得到了所需的電流、電壓。

　　積分面積我們應該如何得到呢?

　　通過普源示波器自帶的數學功能，我們設置相應的函數計算：

　　這樣我們就得到了所需的能量面積。

　　最后再打開門限功能，得到我們想要測試的時間段能量。
