吉時利2400系列源表的性能特點及應用分析

　　吉時利源表系列專用于要求緊密結合源和測量的測試應用，適用于特性分析和生產測試等廣泛應用，可以提供精密電壓源和電流源以及測量功能，既可以滿足高度穩定的直流電源，同時又是一臺真儀器級的6位半萬用表。源表電源的特性包括低噪聲、精密和回讀，而萬用表的功能包括可重復性高和低噪聲。最終形成了緊湊、單通道、直流參數測試儀。數字源表將電壓源、電流源、電子負載、脈沖發生器、數字萬用表五種功能集中于一臺儀器。將源與測量單元集于一身，極大地縮短了測試站開發，建立和維護所需的時間，同時降低了購買系統的整體成本。省去了多臺儀器連接所產生的的同步和連接問題，簡化了測試過程，緊湊的半機架尺寸為測試臺節省了寶貴空間。

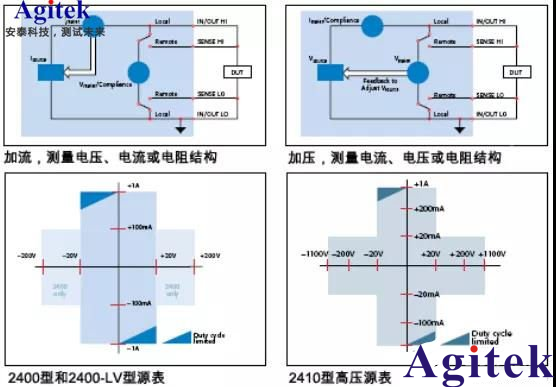

　　數字源表能夠提供四象限工作。工作在第一和第三象限時，作為電源向負載輸出功率。工作在第二和第四象限時，作為阱(負載)吸收能量。在源或阱工作期間都能測量電壓、電流和電阻。

　　I-V特性分析

　　吉時利數字源表提高了生產測試的效率。它能在提供電壓源或電流源的同時進行測量，無需更改連接，因此適合于在不間斷生產環境中可靠地工作。為了提供生產應用所需的吞吐率要求，數字源表具有許多內建功能因而能運行復雜的測試序列，無需速度較低的計算機控制或 GPIB 通信。

　　掃描方案采用自動化鉤子極大加快了測試。三種基本掃描波形可設置為單事件或連續工作，因而非常適于 I/V、I/R、V/L 和 V/R 特性分析，分別為線性階梯掃描(從起始電平到終止電平使用相等的線性步長)、對數階梯掃描(按照每十個單位指定的步數按對數量比例進行掃描)、定制掃描(通過指定測量點的數量和每個點的輸出電平，支持設立專用掃描)。

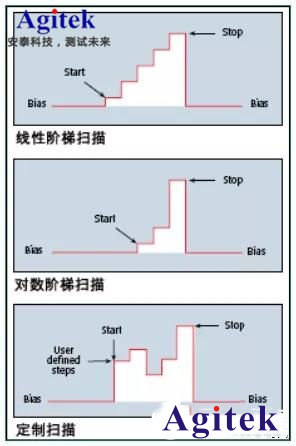

　　三種基本掃描波形

　　吉時利2400型數字源表包含吉時利專有的觸發鏈路接口，能與多種吉時利其它儀器建立高速、無縫的通信。還可以進行標準 4 線以及 6 線、帶防護的電阻測量并且能配置為恒流或恒壓方法。獨有的 6 線電阻測量方法，除了 4 線感測和源測試線之外，還使用防護和防護感測線，鎖定并行電流路徑，當測量電阻排或混合電路隔離被測元件時，允許用戶用 2400 系列源表簡捷地配置和繪制數據，從而能輕易實現多達四臺終端器件的特性分析。

　　功能特點

　　1.集 5 臺儀器的功能于一體(IV 源、IVR 測量)

　　2.輸出與測量范圍：20W~100W 直流、1100V 至 1μV、10A 至 10pA、1000W 脈沖

　　3.源和阱(4 象限)工作

　　4.0 .012% 基礎測量精度(6 位半分辨率)

　　5.2 線、4 線和 6 線遠程電壓源和測量感測

　　6.1700 讀數/秒(4 位半分辨率)，通過 GPIB

　　7.通過/失效比較器用于快速排序/分選

　　8.提供高速感測線接觸檢查功能

　　9.可編程 DIO 端口用于自動化/處理程序/探針控制10、標準 SCPI GPIB、RS232 和吉時利觸發鏈路接
