LCR表量CS與CP的區別

       一、Cp或Cs的選擇

　　LCR表可以測量稱作Cp的并聯電容或稱作Cs的串聯電容。電路模式將取決于電容器的電容值(圖1)。

　　當C小而阻抗大時，C和Rp之間的并聯阻抗將會明顯高于Rs。因此用于測量電容量的儀表設置應為Cp。當C大而阻抗小時，C和Rp的并聯阻抗不太大。因此，儀表設置應使用Cs來測量電容量。選擇阻抗設置的一個好的經驗規則是，對大于10kΩ的電容器阻抗值使用Cp，對小于10Ω的使用Cs。

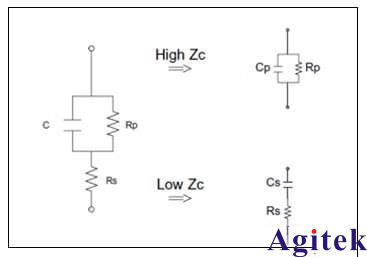

　　圖1: 阻抗等效電路

　　根據不同產品用途的要求,一般電感量在0.1H以下采用串聯模式,相對是比較穩定,0.1H以上采用并聯模式測試,

　　二、不同的測試頻率/電壓測試電容量的選擇?

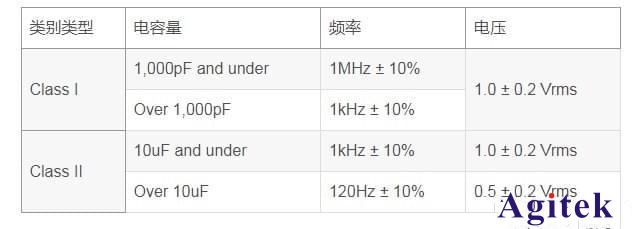

　　儀表的頻率設置主要取決于元件的寄生成分。為取得更精確的元件測試，要遠離部件的SRF(Self-Resonant Frequency，自共振頻率)測量頻率。行業用戶根據電容量值設定不同頻率點的標準(表1)。在鉭電容范圍內考慮了10uF以上的電容量。因此，隨著陶瓷電容量范圍開始提升到鉭電容范圍，行業將鉭電容測量的頻率標準應用到陶瓷電容。

　　印加電壓還取決于電容器的電容量。通常，10uF及以下已施加了1.0±0.2 Vrms電壓。但10uF以上，印加電壓為0.5±0.2 Vrms。高電容量電容器有極低阻抗，因此，要供應足夠的電流進行測量，電源需要高于1.0 ±0.2 Vrms時所供應的更多電流。所以，通過降低印加電壓，電源將能夠供應足夠的電流來準確測量高電容量電容器。

　　電感Mark標志，單位為微享(uH)。

　　前兩位為有效數字，第三位代表乘數。有“R”時則“R”代表小數點，均為有效數字。

　　以上就是LCR表量CS與CP的區別，如果您還有更多想要了解的信息，歡迎登陸安泰測試。
