射頻信號發生器原理和性能

　　射頻信號發生器是一種常用的通用電子測試和測量?jī)x器。它是一種基本的測試儀器，必須用于微波測試和開發領域。與傳統的函數信號發生器不同，它主要用于生成射頻連續波信號或以射頻信號為載波的調制信號。射頻信號發生器可以作為激勵來源，為其他測試儀器提供正確的測試條件，而不是測量任何指標，以測量被測單元的輸出信號。它廣泛應用于電子產品的測試和測量以及各種電子實驗室的電路實驗中。

　　本文詳細介紹了射頻信號發生器的原理和提高射頻信號發生器性能的五種方法。射頻信號發生器，射頻信號源射頻信號發生器原理主要組件振蕩器：射頻信號發生器中最重要的組件，接收來自控制器的命令設置輸出所需的頻率放大器：將振蕩器輸出信號放大到特定的功率電平衰減器：有助于確保射頻信號發生器輸出端的阻抗匹配，同時，衰減器可以自動調整，以確保信號源輸出電平的穩定性和精度。一般來說，衰減器的增量步進為0.1dB控制：射頻信號發生器的控制中心控制輸出頻率。輸出功率。調制模式，也可以接收遠程控制命令。

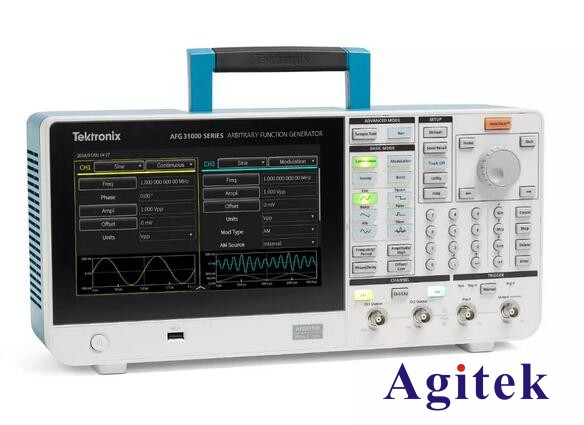

泰克AFG31000任意波函數發生器

　　現代頻率合成技術經常采用間接合成的方法，通過鎖定相將主振源的頻率與參考頻源的頻率聯系起來，所需的硬件設備較少，可靠性高，頻率范圍廣。調諧振蕩器信號通過反饋網絡后的信號和參考頻率源的信號在頻率鑒定器/相位鑒定器中輸出一個影響電壓。通過回路濾波器作為調諧電壓，調諧振蕩器的頻率被修正。

　　當達到穩定狀態時，兩個頻率之間的差值為零，成為相位鎖定?；芈窞V波器是一種低通濾波器，具有一定的增益。它可以過濾掉相位鑒定頻率及其諧波，從而獲得調諧振蕩器輸出頻率的**相位噪聲。提高射頻信號發生器性能的五種方法。許多經濟型射頻信號發生器的技術參數基本上可以滿足基本應用。然而，對于一些較高的專業領域，在關鍵指標上仍存在一些差距。在節約預算的前提下，如何有效提高射頻信號發生器的性能，從而擴大其應用范圍?高精度射頻信號發生器也可作為測量和校準領域的標準信號源(參考源)，以便于校準儀器發生器可以廣泛應用于領域。

　　射頻信號發生器：

　　1.通過外部功率計提高射頻信號發生器的振幅精度。由于信號發生器本身的輸出振幅精度以及信號發生器與被測試件之間連接器的頻率響應特性，到達被測試件的信號振幅可能比預期更大。

　　2.通過連接高精度恒溫晶體振蕩器，提高射頻信號發生器的穩定性，提高近端相噪聲水平。機器使用的參考晶體振蕩器是決定信號發生器頻率精度和穩定性的**因素。考慮到成本，經濟信號發生器一般不使用昂貴的恒溫晶體振蕩器，但在一些特殊的測試場景中，我們將非常關注信號發生器的絕對頻率精度，或隨著時間和溫度漂移的穩定性，這次只需要購買高精度恒溫晶體振蕩器，作為信號發生器的外部參考，就可以有效地解決這個問題。此外，當頻率偏移小于1kHz時，信號發生器發出的信號的穩定性和相噪聲將主要由參考時鐘決定，使用高精度恒溫晶體振蕩器，有利于提高信號的近端噪聲水平。

　　3.通過外部低生器的諧波和雜散信號發生器通過外部低散信號發生器，伴有一定范圍的諧波。在大多數情況下，我們不需要諧波組件，或者這些諧波組件的存在會對正常的測試造成一定的干擾。根據實際測試，我們選擇了一個合適的低通濾波器連接到信號發生器的輸出端，可以有效地過濾掉高頻諧波組件，提高信號的頻譜純度。接入低通濾波器不可避免地會對輸出信號的振幅和平整度產生一定的影響。我們可以通過提高輸出信號水平和外部USB功率計來補償平整度和精度。

　　4.通過外部功率放大器提高射頻信號發生器的最大輸出電平。一般來說，經濟信號發生器的最大輸出電平通常不大于20dbm。如果你想獲得更大的信號功率，外部功率放大器是一個不錯的選擇。這里需要注意的是，大信號的諧波電平通常相對較高。外部功率放大器后，諧波電平將增加更多。如果您對信號的頻譜純度有一定的要求，請參考方法3。在功率放大器后面添加一個合適的低通量濾波器，以減少諧波分量對測試結果的影響。通過外部功率放大器，我們可以提高信號發生器的最大輸出電平。外部衰減器是否可以擴展信號發生器的最小輸出電平?答案是否定的。一般來說，射頻信號發生器的最小輸出電平是由產品的硬件結構決定的。設計方案決定了其最小噪聲電平。當信號發生器輸出小信號時，外部衰減器只會衰減有效信號，不會影響儀器的底部噪聲，使小信號低于機器的底部噪聲，無法檢測。

　　5.通過外部衰減器改善射頻信號發生器匹配信號發生器測量不確定性，是指信號發生器輸出阻抗不是理想的50Ω，使輸出信號進入理想負載，部分反射，信號發生器不能完全吸收這部分反射信號，部分反射信號將再次輸出到負載，這種來回反射將改變測量裝置的有效輸入水平，導致測量的不確定性。每個信號發生器都有一個關鍵指標VSWR，專門用來測量其測量不確定性。提高射頻信號發生器測量不確定性的一種簡單有效的方法是在信號發生器的輸出端連接一個匹配的固定衰減器。當我們對一個指標有很高的要求，而我們手中的信號發生器無法達到它時，我們可以使用上述方法作為臨時解決方案。然而，這些方法需要增加一些額外的成本，并將使整個測試系統更加復雜。因此，在應用時，有必要進行綜合考慮，以確保我們的測試目的能夠在不引入新誤差的情況下實現。根據JJG173-2003信號發生器檢定規程和JJG502-2017合成信號發生器檢定規程，R&DSyn5551信號發生器是一種經濟**的射頻微波信號發生器。該信號發生器采用直接數字合成和鎖相技術，輸出頻率高達30gHz，具有低成本、低諧波、低相噪聲、寬頻率、快速切換等特點。它是為用戶量身定制的高性價比測試信號解決方案。

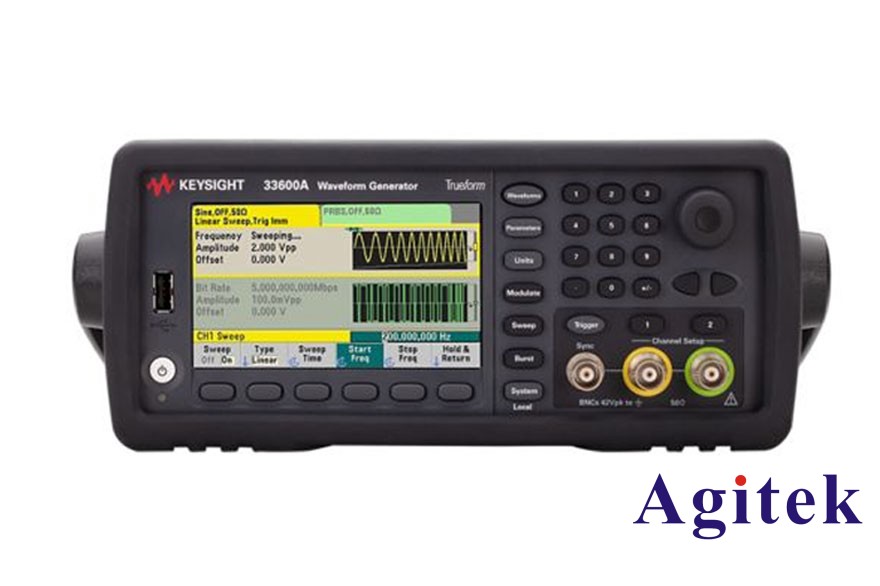

是德33622A波形發生器

　　該信號發生器廣泛應用于通信、計量、國防和科學實驗，主要用于各種整機、系統和部件的測試，提供激勵或模擬模擬信號，非常適用于0~30GHz的各種射頻段和微波段的開發，包括P、L、S、C、X、Ku、Ka等。

　　以上就是射頻信號發生器原理和性能，想要了解更多信息，歡迎登陸安泰測試。
