任意波形/函數發生器的5種常見測試應用

　　一提到進行電子測量，您首先想到的可能就是采集儀器(通常是示波器或邏輯分析儀)。但是，只有在能夠采集某類信號時，這些工具才能進行測量。在許多情況下，除非是從外部提供，否則是沒有這些信號的。

　　任意波形發生器(AFG)它生成標準形狀的穩定波形，如正弦波、方波、脈沖波、三角波、等等。此外，它允許用戶利用自己定義的形狀，生成所謂的任意波形。而且 AFG 提供了一種方式，可以調制來自內部信號源或外部信號源的信號，生成掃頻或輸出信號突發。

　　具體選擇取決于提供的與DUT及其輸入要求有關的信息，而不管是需要增加失真還是需要增加錯誤信號或其它變量。

　　任意波形/函數發生器的10種常見測試應用

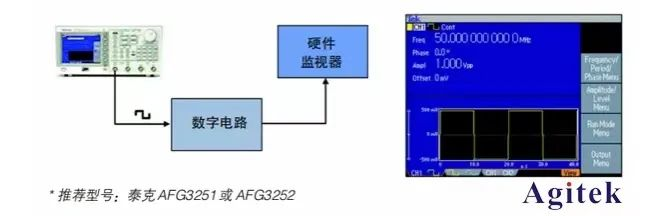

　　01、測試電路板的時鐘頻率工作范圍

　　代替沒有的時鐘源，對設備進行功能測試，這種測試適用于開發嵌入式和數字通信電路的電子測試和設計工程師。

　　技巧和提示

　　(a)可以使用帶浮動單端輸出的雙通道信號源，生成差分時鐘信號，如 PECL、LVPECL 或 LVDS。

　　(b)為生成差分信號，在 Channel 1 中配置波形、頻率和幅度，通過 CH1 Complement 功能，把倒置設置復制到 Channel 2。然后把 Frequency CH1=CH2 設置為 On，啟動 Align Phase，激活同步模式。

　　(c)使任何機載時鐘源失效，同時使用外部時鐘源驅動器件。

　　(d)為避免信號完整性劣化，如振鈴或可變延遲和幅度，注意連接信號源的探頭與電路板軌跡的阻抗要充分匹配。

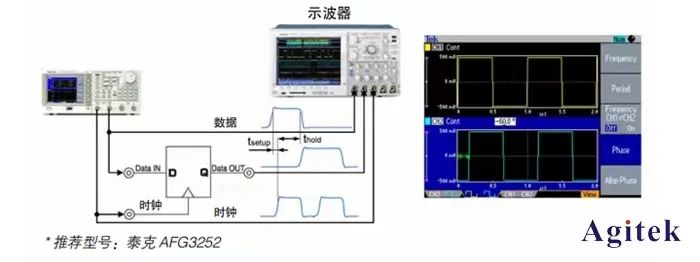

　　02、檢定邏輯器件-定時余量測試

　　通過使用數據和時鐘信號仿真邏輯器件，檢定建立時間和保持時間。

　　技巧和提示

　　(a)創建兩個同步脈沖，一個是時鐘脈沖，一個是數據信號脈沖，數據脈沖要比時鐘脈沖寬。

　　(b)先把數據脈沖前沿放在活動時鐘邊沿上，然后相對于數據邊沿延遲時鐘邊沿，直到器件輸出數據正在寄存的信號，這是建立時間。

　　(c)留下數據脈沖前沿不變，降低數據后沿與活動時鐘邊沿之間的延遲(通過降低數據脈寬實現)，直到數據不再寄存，這是保持時間。

　　(d)注意建立時間和保持時間取決于數據和時鐘信號的上升時間、輸入電壓電平及工作電壓和溫度。為獲得相關測試結果，設置這些參數，以與正常工作條件相匹配。

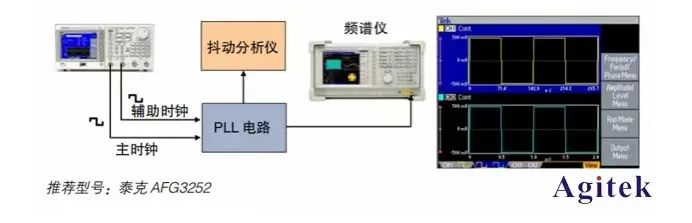

　　03、測量鎖相環(PLL)電路的帶寬和抖動轉函

　　這種適用于電子設計和測試工程師、開發 PLL 的半導體公司、數據通信設備制造商。

　　技巧和提示

　　使用脈寬調制，生成帶有精確抖動量的時鐘信號，仿真 PLL，測量其抖動容限和抖動轉函。

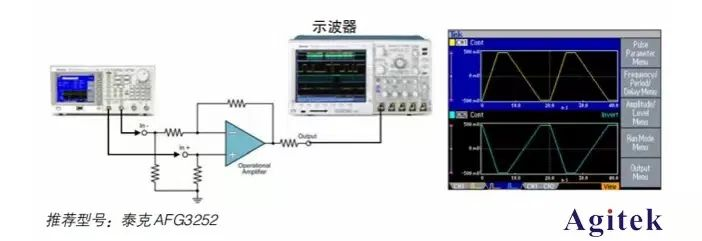

　　04、檢定工放器

　　用于測量工放器和緩沖電路的位移、增益、過沖、轉換速率性能。

　　技巧和提示

　　(a)為生成差分信號，在 Channel 1 中配置波形、頻率和幅度，通過 CH1 Complement 功能，把倒置設置復制到 Channel 2。然后把 Frequency CH1=CH2 設置為 On，啟動 Align Phase，激活同步模式。

　　(b)由于工放器可能會以不對稱方式工作，即對輸入脈沖的前沿與后沿響應不同，因此激勵源應擁有可以獨立調節的上升時間和下降時間。

       以上就是任意波形 / 函數發生器的常見的5種測試應用，你get到了嗎？如果您在使用儀器中有任何問題，歡迎訪問安泰測試。
