示波器如何保存圖片？

　　示波器是檢測電子線路最有效的工具之一，通過觀察電子電路中一些關鍵節點如某些引腳，MOS管的輸出波形，可以直觀的檢查電路工作是否正常，驗證電子電路設計是否恰當。

　　在平時使用示波器的過程中，經常會用示波器去卡某一個信號的波形，或者某條電路的電壓等等，可以說是用途非常廣。

　　但是如果想要利用示波器進行長時間的數據記錄，并保存數據，要怎么操作才能完成?

　　在某些應用場景下，需要無人值守，長時間的把數據記錄下來，這個時候就需要這樣操作示波器。

　　首先把需要測量信號的測量參考量進行添加，比如說添加幅度，測量的脈沖寬度以及上升時間，下降時間等等。

　　選擇完需要的測量量之后，點擊“Results”按鈕，點擊添加，這時測量后的結果會生成一個列表。

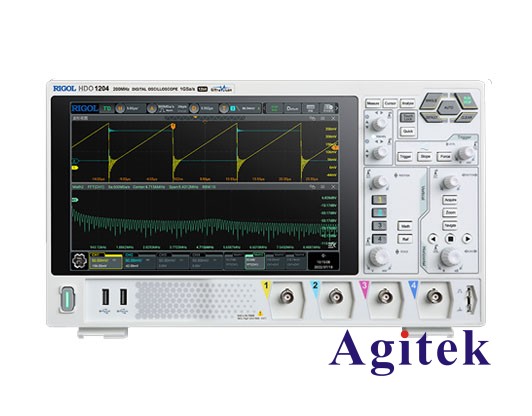

普源DHO1000系列數字示波器

　　然后點擊最下面菜單欄的Trigger, 點開之后選擇MODE，然后選擇Act on Trigger，就是滿足條件后去執行。

　　Act on Trigger會有兩種模式進行選擇

　　Discrete Events: 滿足條件后進行自動保存數據

　　Timer Events: 定時進行自動保存數據，選擇Timer Events相比于Discrete Events會多出一個可保存量測量數據。

　　選擇完模式之后，就是在Act on Trigger中選擇限制條件，比如說保存圖片還是保存波形數據(一般是都保存)，以及設置最大保存圖片的數量，也就是數量限制。

　　最后就是設置保存路徑了，可以根據自己的使用習慣設置保存路徑。

　　數據保存格式可以設置為3種：wfm, csv, mat。

　　設置完所有的東西內容之后，就可以正式開始這個自動保存的過程了，點擊Act on Event的on/off鍵，點擊之后就會自動開始執行保存操作，執行完之后會自動恢復到off的狀態，表示操作已經完成。

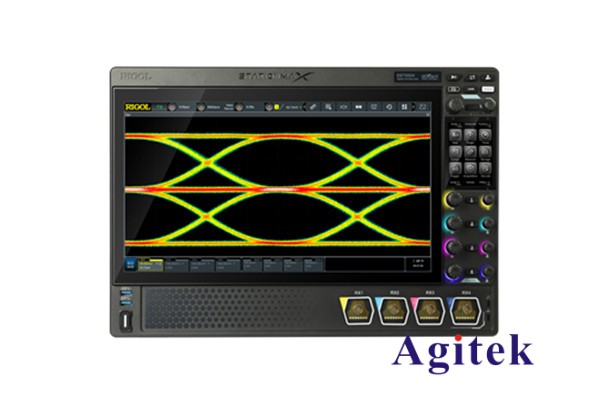

普源示波器DS70000系列

　　不過以上的操作不是對所有的示波器都有效果，前提條件是你的示波器得是存儲示波器，也就是具備用觸發存儲和時間存儲的功能，不然無法完成以上操作。

　　知名的示波器品牌：國內的普源做的還可以，國外的有泰克，安捷倫等，不過如果從性能上看的話，國外的泰克和安捷倫是屬于示波器中的龍頭，市場占有率分別為50%和40%左右。
