頻譜分析儀校準功率壓縮點的方法原理和步驟

　　在頻譜分析儀的指標中，1dB壓縮點指標是關鍵指標。當頻譜分析儀的指標手冊中給出某些指標時，備注的測試方法是雙音。在光譜儀的校準規范中，壓縮點的測量方法在很多情況下是不適用的。本文詳細說明了頻譜分析儀功率壓縮點校準方法原理和步驟。

　　一、什么是頻譜儀的1dB壓縮點?

　　當內置衰減器設置為0時，光譜儀測得的信號功率隨著輸入信號的增加而線性增加。當輸入信號的功率增加到一定水平時，光譜儀的射頻通道進入非線性區，光譜儀的測量值會低于輸入水平；測量值比實際值低1dB時的實際輸入功率值就是光譜儀的1dB壓縮點。

       二、為什么測量1dB壓縮點要使用雙音?

　　所謂雙音是指頻譜儀輸入信號包含兩個頻率分量。

　　功率壓縮點是考核頻譜儀混頻器的指標，評估時內部衰減器要求設為0;

　　衰減器設為0時，頻譜儀參考電平設置范圍≤0dBm，頻譜儀壓縮點指標大于0dBm的情況下，輸入信號功率超出參考電平會過載，因此采用雙音法，避免過載的同時，測得較高功率壓縮點。

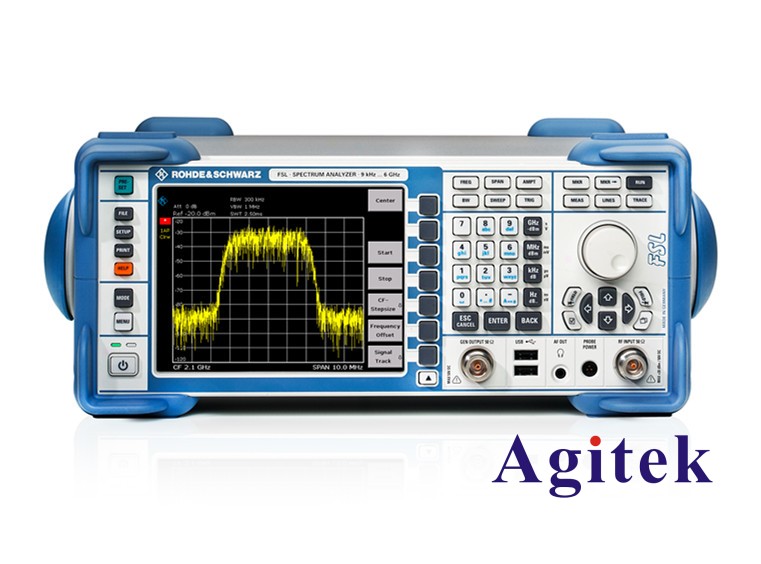

FSL頻譜分析儀

　　雙音法的原理

　　雙音壓縮點測量的原理是輸入信號的兩個頻率分量中，頻帶內較小信號的輸入電平是恒定的，用來監測電平的變化。當帶外信號的功率增大時，會導致光譜儀的測量功率被壓縮，超過參考電平也不會過載。

　　注意這兩個分量f和f+Δf頻率的頻率間隔，要求大于頻譜儀第1級中頻濾波器的帶寬，Δf>IFBW1，如果在帶寬內的信號功率超出參考電平設置值，會造成中頻過載，目前常用高級頻譜儀如R&SFSW的1中頻帶寬>500MHz;

　　一個較低功率的信號輸入到頻譜儀的中心頻率，另一個信號是頻率超過1中頻濾波器帶寬的帶外信號。通過增加帶外信號的功率，觀察中心頻率信號的測量值的降低。當測量值下降到1dB時，帶外信號的功率值為1dB壓縮點。

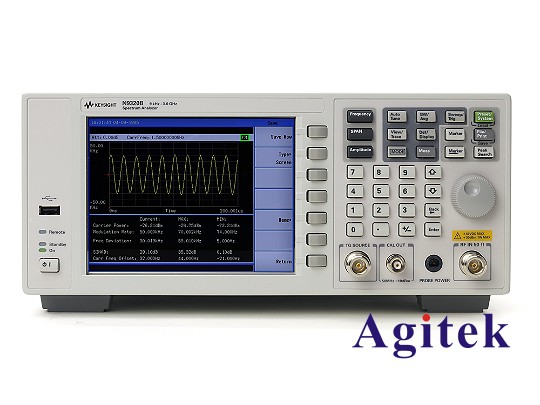

N9320B 射頻頻譜分析儀

　　三、測試布置

　　注意信號源SG2的輸出功率指標要求：大于被檢頻譜儀1dB壓縮點指標+10dB，10dB余量是考慮合路器和線纜損耗，可以根據實際損耗降低要求。

　　頻率間隔Δf，根據被檢頻譜儀的1中頻濾波器帶寬設置。

　　頻譜儀工作在>8GHz(根據被檢頻譜儀指標手冊)的微波頻段時，射頻前端的預選濾波器是帶寬較窄的YIG濾波器，在測量中需要關閉YIG濾波器。

       以上就是頻譜分析儀校準功率壓縮點的方法原理和步驟，更多詳情信息，歡迎登陸安泰測試進行咨詢。
